Wastegate w turbosprężarce - jak działa i kiedy sprawia kłopoty

Turbosprężarka daje silnikowi więcej powietrza, ale bez kontroli bardzo łatwo zaczyna pracować poza bezpiecznym zakresem. Właśnie dlatego w układzie doładowania pojawia się wastegate, czyli zawór, który pilnuje ciśnienia i prędkości turbiny. Poniżej wyjaśniam, jak działa, czym różnią się wersje wewnętrzne i zewnętrzne oraz po czym poznać, że ten element zaczyna sprawiać kłopoty.

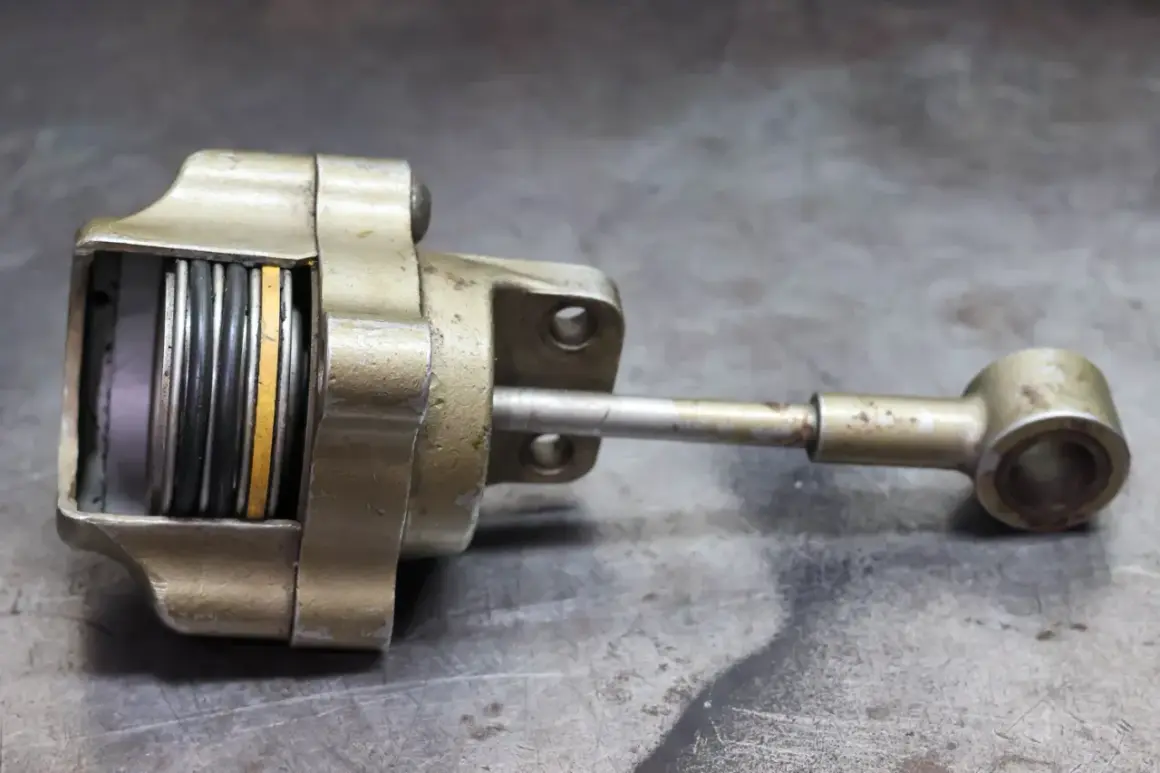

Wastegate co to i po co jest w turbosprężarce

Najprościej ujmując, to zawór obejściowy po stronie wydechu. Ja traktuję go jak połączenie zaworu bezpieczeństwa i narzędzia do precyzyjnego sterowania doładowaniem. Gdy turbo zaczyna generować zbyt duże ciśnienie albo zbyt szybko się rozpędza, wastegate odpuszcza część spalin, zanim dotrą do wirnika turbiny.

To ważne, bo turbina nie ma pracować „na full” cały czas. Silnik potrzebuje doładowania tylko w takim zakresie, w jakim rzeczywiście wykorzysta dodatkowe powietrze. Jeśli zawór nie ograniczałby przepływu spalin, turbo mogłoby wejść w przeładowanie, a wtedy rośnie ryzyko uszkodzenia silnika, turbo i osprzętu dolotowego.

W praktyce wastegate spotkasz w większości benzynowych jednostek turbo oraz w wielu mocniejszych projektach tuningowych. Nie każdy diesel korzysta z tego samego rozwiązania, bo część układów zamiast klasycznej klapy upustowej opiera się na innej geometrii turbiny lub strategii sterowania. I właśnie dlatego warto rozumieć, że chodzi nie tylko o jeden element, ale o cały sposób zarządzania energią spalin.

Od tej definicji najłatwiej przejść do samego mechanizmu działania, bo dopiero on pokazuje, skąd bierze się stabilne doładowanie.

Jak działa zawór obejściowy krok po kroku

Jak opisują producenci tacy jak Garrett Motion, wastegate otwiera drogę dla części spalin, które normalnie napędzałyby turbinę. Nie działa jak przełącznik on/off, tylko płynnie reaguje na wzrost ciśnienia doładowania i siłę sprężyny w siłowniku.

1. Turbo zaczyna się rozpędzać wraz ze wzrostem przepływu spalin.
2. Do siłownika trafia sygnał ciśnieniowy albo elektroniczny sygnał sterujący.
3. Gdy ciśnienie zbliża się do wartości ustawionej sprężyną, klapka lub zawór zaczyna się uchylać.
4. Część spalin omija wirnik turbiny i wraca dalej do układu wydechowego.
5. Prędkość turbiny spada do poziomu odpowiadającego zadanemu doładowaniu.

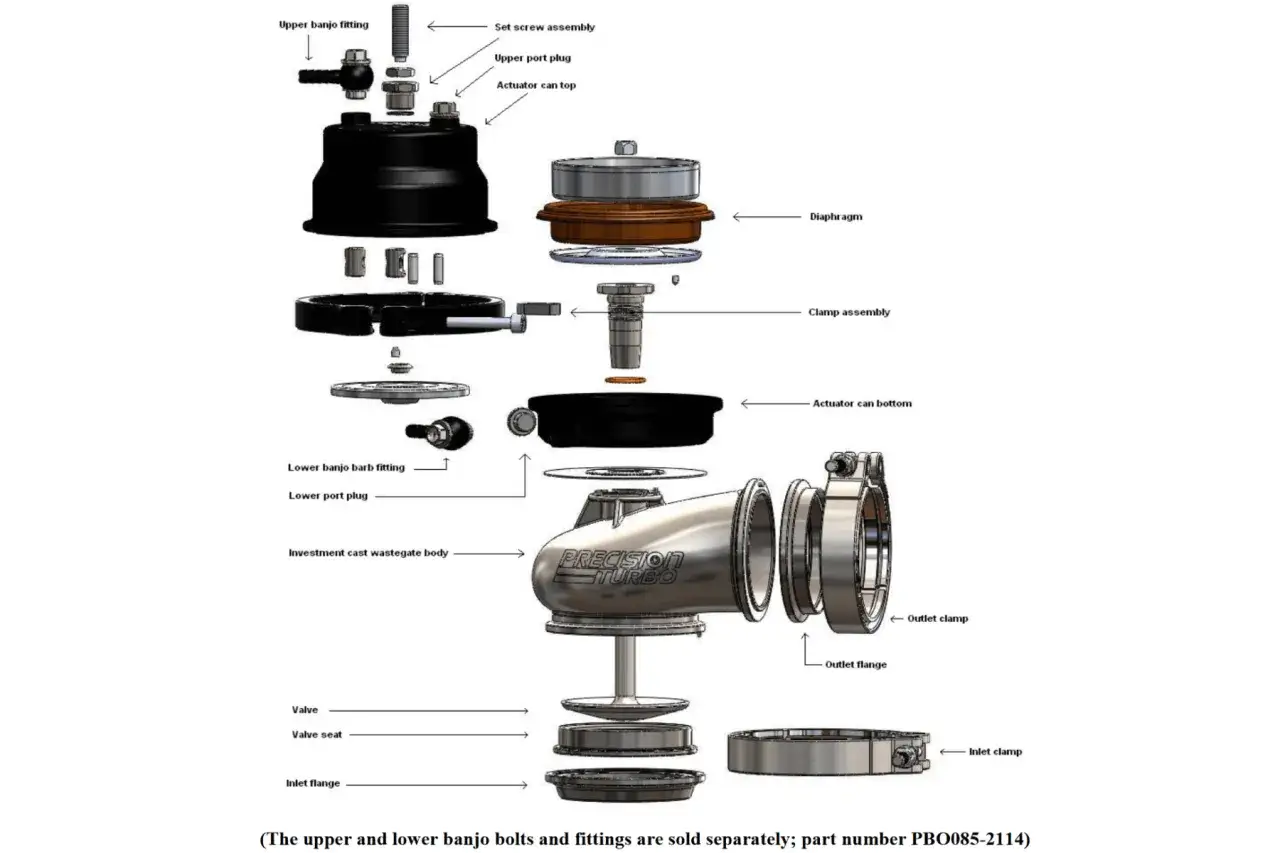

W klasycznym układzie pneumatycznym cały mechanizm opiera się na sprężynie i membranie. W nowszych autach coraz częściej pracuje siłownik elektroniczny, sterowany przez ECU. Z punktu widzenia kierowcy efekt jest ten sam: silnik dostaje tyle doładowania, ile przewidziano, a nie tyle, ile przypadkiem wygeneruje turbo przy danym obciążeniu.

W gotowych wastegate'ach sprężyny bywają kalibrowane do różnych zakresów, a w praktyce spotyka się wartości od około 0,2 bar do 1,7 bar. To nie jest uniwersalna reguła dla każdego auta, ale dobrze pokazuje, że sam zawór można dobrać pod konkretny poziom doładowania i charakter pracy silnika.

Gdy już wiadomo, jak działa sam mechanizm, najważniejsze staje się pytanie o jego konstrukcję i to, kiedy lepszy jest prosty układ zintegrowany, a kiedy osobny zawór zewnętrzny.

Internal czy external, czyli dwa podstawowe rozwiązania

W praktyce spotykam dwa warianty: wastegate internal, wbudowany w turbosprężarkę, oraz external, montowany osobno na kolektorze lub układzie wydechowym. Oba robią to samo, ale w zupełnie innym stylu i przy innym poziomie przepływu spalin.

Jeśli ktoś chce po prostu utrzymać auto w dobrej kondycji i nie planuje ostrych modyfikacji, internal wastegate zwykle wystarcza. Przy większym przepływie spalin i mocniejszym setupie zewnętrzny zawór daje więcej kontroli, a przy tym łatwiej go dobrać i serwisować. Z kolei cena i prostota montażu przemawiają za rozwiązaniem zintegrowanym.

Z mojego doświadczenia wynika, że największy błąd popełnia się wtedy, gdy do auta codziennego wciska się rozwiązanie przewymiarowane. Więcej nie zawsze znaczy lepiej. W turbosprężarkach liczy się nie tylko „ile”, ale też „jak płynnie” i „w jakim zakresie obrotów”.

To prowadzi do kolejnego, bardzo praktycznego tematu: po czym w ogóle poznać, że wastegate nie pracuje tak, jak powinien.

Jak rozpoznać, że wastegate zaczyna sprawiać problem

Uszkodzony albo źle ustawiony wastegate nie zawsze od razu daje spektakularny objaw. Czasem auto po prostu jeździ gorzej, czasem wchodzi w tryb awaryjny, a czasem zachowuje się niestabilnie tylko przy mocniejszym obciążeniu. Najczęściej chodzi o jeden z dwóch skrajnych scenariuszy: zawór otwiera się za wcześnie albo za późno.

• Spadek mocy i ospałe wstawanie turbiny, gdy zawór puszcza spaliny zbyt wcześnie.
• Przeładowanie i szarpnięcie przy przyspieszaniu, gdy wastegate otwiera się za późno albo wcale.
• Niestabilne doładowanie, czyli falowanie ciśnienia pod obciążeniem.
• Nietypowe dźwięki z okolicy turbiny, na przykład metaliczny grzechot, świst albo wyraźne przedmuchy.
• Tryb awaryjny, gdy sterownik widzi, że rzeczywiste ciśnienie mocno odbiega od zadanego.

Tu jednak nie warto iść na skróty. Objawy podobne do awarii wastegate potrafią dać też nieszczelne przewody podciśnienia, uszkodzony siłownik, zawór sterujący doładowaniem albo pęknięty kolektor. Dlatego ja zawsze zaczynam od logów doładowania i testu szczelności, a dopiero potem oceniam sam zawór. To oszczędza czas i pieniądze.

Jeżeli problem wraca tylko przy wyższym obciążeniu albo po rozgrzaniu układu, warto też sprawdzić luz na klapce, stan membrany i działanie cięgna. W turbosprężarkach mała nieszczelność potrafi dać duży efekt.

Skoro łatwo pomylić ten element z innymi częściami układu doładowania, dobrze jest jeszcze rozdzielić go od rzeczy, które na pierwszy rzut oka wyglądają podobnie, ale pracują zupełnie inaczej.

Jak wastegate różni się od blow-off valve i zmiennej geometrii

To jedna z tych rzeczy, które regularnie mieszają się kierowcom. Wastegate, blow-off valve i zmienna geometria turbiny mają związek z doładowaniem, ale każdy z tych elementów odpowiada za coś innego. Jeśli się ich nie rozróżnia, łatwo szukać usterki w niewłaściwym miejscu.

Najprościej zapamiętać to tak: wastegate steruje tym, ile energii z wydechu napędza turbo, blow-off valve dba o nadmiar ciśnienia w dolocie, a zmienna geometria zmienia sposób wykorzystania spalin w samej turbinie. To trzy różne funkcje, które czasem pracują w jednym aucie, ale nie są zamienne.

Właśnie dlatego przy doborze części do układu doładowania trzeba patrzeć szerzej niż tylko na sam zawór. Najważniejsze są przepływ, cel modyfikacji i to, jak auto ma się zachowywać na co dzień.

Co sprawdzam, kiedy dobieram ten element do konkretnego auta

Jeśli auto ma zostać samochodem codziennym, a zmiany w mocy są umiarkowane, zwykle sens ma sprawny, dobrze dobrany internal wastegate. Jest prostszy, tańszy i łatwiej go utrzymać w ryzach, o ile nie próbujesz z niego wycisnąć więcej, niż konstrukcja toleruje. Przy mocniejszym strojeniu, większym przepływie spalin i wyższym ciśnieniu doładowania lepiej sprawdza się rozwiązanie zewnętrzne.

• Sprawdź, czy układ ma wystarczający przepływ przy docelowej mocy.
• Oceń miejsce montażu i temperaturę pracy przy kolektorze.
• Zweryfikuj zgodność sprężyny, siłownika i sterowania ECU.
• Przy częściach używanych oceń luz klapki, stan membrany i szczelność połączeń.
• Nie dobieraj zaworu wyłącznie po rozmiarze, bo sam wymiar nie mówi jeszcze nic o stabilności pracy.

Praktycznie patrzę na to tak: jeśli w projekcie ważniejsze są kultura pracy, przewidywalność i niski poziom komplikacji, internal ma dużo sensu. Jeśli priorytetem jest kontrola przy wyższym obciążeniu, lepsza powtarzalność i większy zapas przepływu, external zaczyna wygrywać. To właśnie ten kompromis najczęściej decyduje o wyborze, a nie sam katalogowy opis części.

Co sprawdzić, zanim winisz sam zawór

Zanim uznasz, że problem siedzi w wastegate, sprawdź najpierw rzeczy, które psują odczyt i sterowanie tak samo często. W wielu przypadkach winny okazuje się nie sam zawór, ale nieszczelność, sterowanie albo źle ustawiony układ podciśnienia i ciśnienia.

Najkrótsza lista, od której zwykle zaczynam, wygląda tak: szczelność wężyków, stan siłownika, praca elektrozaworu sterującego, logi rzeczywistego i zadanego doładowania oraz stan samej turbiny po stronie gorącej. Dopiero gdy to się zgadza, sens ma głębsza ocena klapki, sprężyny i geometrii układu.

Jeśli chcesz zrozumieć turbosprężarkę naprawdę dobrze, wastegate jest jednym z tych elementów, od których warto zacząć. To mała część, ale właśnie ona w dużej mierze decyduje o tym, czy doładowanie będzie płynne, bezpieczne i przewidywalne.
