Sprawny układ chłodzenia utrzymuje silnik w zakresie temperatury, w którym pracuje on stabilnie, oszczędnie i bez ryzyka przegrzania. W praktyce liczy się nie tylko sama chłodnica, ale cały zestaw współpracujących części: pompa, termostat, wentylator, przewody, zbiornik wyrównawczy i nagrzewnica. Poniżej rozkładam ten temat na prosty, warsztatowy schemat, żeby łatwiej było zrozumieć obieg płynu, rozpoznać typowe usterki i ocenić, na co zwracać uwagę przy doborze części po naprawie auta.
Najważniejsze elementy działają dobrze tylko wtedy, gdy obieg, ciśnienie i przepływ powietrza są zgrane
- Na zimno płyn krąży w małym obiegu, dzięki czemu silnik szybciej osiąga temperaturę roboczą.
- Termostat decyduje, kiedy płyn ma trafić przez chłodnicę, a kiedy ma ominąć duży obieg.
- Wentylator przejmuje rolę przepływu powietrza głównie w korku, na postoju i przy wolnej jeździe.
- Zbiornik wyrównawczy i korek utrzymują poziom oraz ciśnienie, które podnosi odporność układu na wrzenie.
- Po naprawie przodu auta trzeba sprawdzić nie tylko chłodnicę, ale też osłony, pianki prowadzące powietrze i odpowietrzenie.

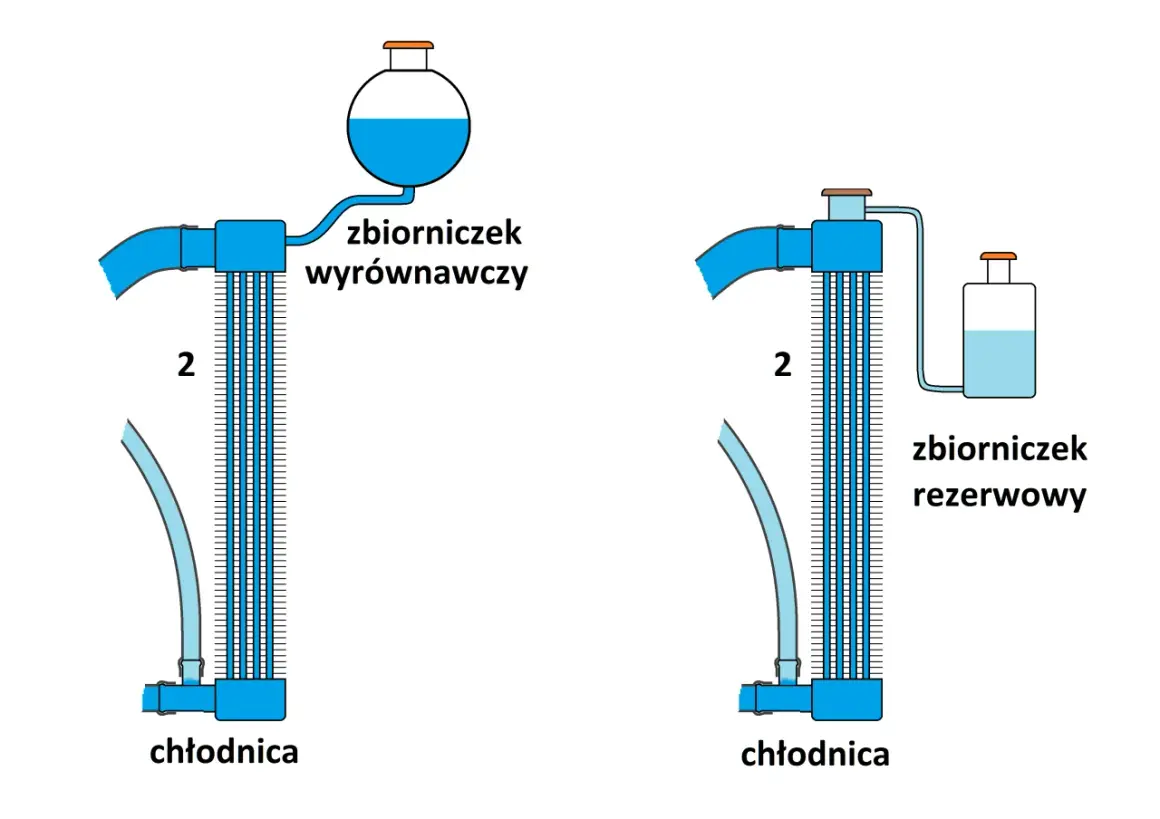

Jak czytać schemat układu chłodzenia i czego na nim szukać
Ja zawsze zaczynam od dwóch pytań: skąd w silniku bierze się ciepło i którędy to ciepło ma zostać odebrane. Na schemacie układu chłodzenia widać zwykle bardzo prostą logikę: blok silnika i głowica oddają temperaturę do płynu, pompa wymusza jego ruch, termostat steruje przejściem między małym i dużym obiegiem, a chłodnica oddaje energię do powietrza. Dopiero potem widać elementy pomocnicze, takie jak nagrzewnica, zbiornik wyrównawczy czy czujniki temperatury.
Jeżeli patrzysz na taki rysunek po raz pierwszy, szukaj w tej kolejności:
- źródła ciepła - czyli silnika, bo to od niego zaczyna się cały obieg,
- elementu, który wprawia płyn w ruch - najczęściej pompy wody,
- zaworu sterującego kierunkiem przepływu - termostatu,
- miejsca oddawania ciepła - chłodnicy i wentylatora,
- odgałęzienia do kabiny - nagrzewnicy, która wykorzystuje ciepło do ogrzewania wnętrza.
Tak rozpisany schemat pomaga nie tylko w teorii. Przy naprawach blacharskich i lakierniczych, zwłaszcza z przodu auta, od razu widać, które części pracują w jednej strefie i co może zostać uszkodzone przy demontażu zderzaka, pasa przedniego albo osłon. To dobry moment, żeby przejść od rysunku do konkretnych części.
Najważniejsze części i ich rola
W dobrze zaprojektowanym układzie każda część ma jasno określone zadanie. Problem zaczyna się wtedy, gdy jedna z nich działa tylko „prawie dobrze”, bo wtedy objawy potrafią mylić. Niekiedy winna jest chłodnica, ale równie często termostat, korek zbiornika albo zwykły, spłaszczony przewód.
| Element | Po co jest w układzie | Co zwykle zdradza problem |
|---|---|---|
| Pompa wody | Wymusza obieg płynu przez silnik i resztę układu. | Hałas łożyska, wyciek z otworu kontrolnego, brak stabilnego obiegu. |
| Termostat | Przełącza płyn z małego obiegu na duży, gdy silnik osiąga temperaturę roboczą. | Za wolne nagrzewanie albo przegrzewanie się silnika w korku. |
| Chłodnica | Oddaje ciepło z płynu do powietrza. | Zabrudzone żeberka, korozja, nieszczelność, ślady po uderzeniu kamieniem. |
| Wentylator chłodnicy | Wspiera przepływ powietrza, gdy auto stoi albo jedzie wolno. | Wysoka temperatura na postoju, brak reakcji po nagrzaniu, hałas lub praca ciągła. |
| Zbiornik wyrównawczy i korek | Kompensują rozszerzalność cieczy i utrzymują ciśnienie układu. | Ubytki płynu, wyrzucanie cieczy, pęknięcia zbiornika, osłabione uszczelnienie korka. |
| Nagrzewnica | Oddaje część ciepła do powietrza w kabinie. | Słabe grzanie wnętrza, parowanie szyb, zapowietrzenie lub osad w kanalikach. |
| Przewody i opaski | Łączą poszczególne części i prowadzą płyn tam, gdzie ma trafić. | Spuchnięcie, twardnienie, pęknięcia, ślady wilgoci przy połączeniach. |
W wielu autach obok głównej chłodnicy pracują też dodatkowe wymienniki, na przykład chłodnica oleju, intercooler albo chłodnica EGR. Na podstawowym schemacie nie zawsze są pokazane tak wyraźnie, ale przy naprawie przodu mają znaczenie, bo często tworzą jeden pakiet chłodnic i jeden tor przepływu powietrza.
Właśnie dlatego sama wymiana jednego elementu bez sprawdzenia sąsiednich części bywa pozorną oszczędnością. Za chwilę przejdę do tego, jak płyn faktycznie krąży w układzie, bo tam najlepiej widać, dlaczego te elementy nie mogą pracować osobno.
Jak płyn krąży przez mały i duży obieg
Najprościej mówiąc, układ chłodzenia ma dwa tryby pracy. Na zimnym silniku płyn krąży krócej, żeby jednostka szybciej osiągnęła temperaturę roboczą. Gdy silnik się rozgrzeje, termostat stopniowo otwiera większy obieg i kieruje ciecz przez chłodnicę. To właśnie ten moment decyduje, czy auto będzie trzymało właściwą temperaturę w mieście, na trasie i podczas postoju.
Mały obieg przy rozruchu
Po uruchomieniu zimnego silnika termostat zwykle pozostaje zamknięty albo tylko minimalnie uchylony. Płyn krąży wtedy głównie przez blok, głowicę i często przez nagrzewnicę, ale omija chłodnicę. Dzięki temu jednostka szybciej się nagrzewa, a ja od razu wiem, że wolne dochodzenie do temperatury roboczej nie jest błędem samym w sobie - to normalna logika pracy układu.
Duży obieg po rozgrzaniu
Gdy płyn osiąga odpowiednią temperaturę, termostat otwiera większą drogę i kieruje ciecz przez chłodnicę. W większości samochodów zaczyna się to dziać mniej więcej w zakresie 80-92°C, ale dokładna wartość zależy od silnika. Układ jest ciśnieniowy, więc płyn nie powinien zagotować się przy klasycznych 100°C; poprawna mieszanka i sprawny korek podnoszą odporność na wrzenie oraz pomagają utrzymać margines bezpieczeństwa także zimą, kiedy liczy się ochrona przed mrozem rzędu około -35 do -40°C, zależnie od płynu.
Przeczytaj również: Jasny osad pod korkiem wlewu oleju - Awaria czy zwykła wilgoć?
Wentylator i ruch powietrza
Podczas jazdy chłodnica korzysta z pędu powietrza, ale w korku albo na podjeździe sytuację ratuje wentylator. To ważne, bo wielu kierowców zakłada, że jeśli auto nie przegrzewa się na trasie, układ jest sprawny. A to tylko połowa prawdy. Wentylator, osłona wentylatora i prowadzenie powietrza przez pakiet chłodnic potrafią decydować o tym, czy temperatura utrzyma się w ryzach przy wolnej jeździe albo po zatrzymaniu samochodu.
W praktyce właśnie tu najlepiej widać różnicę między teorią a realnym stanem auta. Sam schemat jest prosty, ale dopiero objawy na drodze pokazują, czy cały obieg działa tak, jak powinien.
Objawy, że układ zaczyna pracować nieprawidłowo
Gdy chłodzenie szwankuje, samochód zwykle ostrzega wcześniej, niż sugeruje to kontrolka. Ja zwracam uwagę przede wszystkim na tempo nagrzewania, zachowanie temperatury w korku, poziom płynu i pracę ogrzewania kabiny. To szybciej pokazuje kierunek diagnostyki niż zgadywanie po samym wyglądzie części.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Silnik grzeje się głównie w korku | Wentylator nie włącza się, chłodnica jest zabrudzona albo przepływ powietrza jest zablokowany. | Bezpiecznik, przekaźnik, czujnik temperatury, stan żeber chłodnicy i osłon. |
| Auto długo się nagrzewa | Termostat zaciął się w pozycji otwartej. | Temperaturę górnego przewodu chłodnicy i czas osiągania temperatury roboczej. |
| Temperatura szybko rośnie po postoju | Brak obiegu płynu, zapowietrzenie lub słaba pompa wody. | Poziom płynu, wycieki, pracę pompy i ewentualne ślady kawitacji. |
| W kabinie leci chłodne powietrze mimo rozgrzanego silnika | Zapowietrzona nagrzewnica, niski poziom płynu albo zanieczyszczony wymiennik. | Poziom płynu, obecność pęcherzy, temperaturę przewodów prowadzących do nagrzewnicy. |
| Ubywa płynu bez widocznej kałuży | Niewielki wyciek, nieszczelny korek, mikropęknięcie przewodu lub chłodnicy. | Łączenia przewodów, okolice opasek, zbiornik wyrównawczy, ślady zaschniętego osadu. |
| Przewód za termostatem długo pozostaje zimny | Termostat może być zablokowany w pozycji zamkniętej. | Temperaturę przewodu po kilku minutach pracy silnika i zachowanie wskazania na zegarach. |
Prosty test, który często daje dobry kierunek, polega na obserwacji przewodu wychodzącego z termostatu po uruchomieniu zimnego silnika. Jeśli po kilku minutach nadal jest wyraźnie zimny, a temperatura silnika rośnie, winny może być termostat. Jeśli przewód robi się ciepły niemal od razu, termostat może być otwarty na stałe. To nie jest pełna diagnoza, ale bardzo sensowna wskazówka na start.
Jeżeli w układzie pojawia się przegrzewanie, nie warto liczyć na przypadek. Lepiej od razu sprawdzić przyczynę niż jeździć „na oko”, bo przegrzanie potrafi uszkodzić uszczelkę pod głowicą, przewody, a nawet elementy wokół silnika. I właśnie w tym miejscu szczególnie ważna staje się naprawa wykonana po kolizji albo po pracach przy przednim pasie auta.
Co ma znaczenie przy naprawie i lakierowaniu przodu auta
Przy naprawach blacharskich i lakierniczych z przodu samochodu układ chłodzenia jest bardziej wrażliwy, niż wygląda to z zewnątrz. Zderzak, grill, maska, pas przedni i lampy często zasłaniają nie tylko samą chłodnicę, ale też kanały prowadzące powietrze. Jeśli po montażu czegoś brakuje, powietrze omija radiator zamiast przez niego przechodzić, a temperatura rośnie tam, gdzie nie powinna.
- Sprawdź uszczelki i pianki kierujące powietrze - bez nich chłodnica pracuje mniej efektywnie, nawet jeśli sama wygląda dobrze.
- Nie zostawiaj żeberek zgniecionych lub zabrudzonych lakierem i pyłem - drobiazg z zewnątrz, ale duży spadek wydajności odprowadzania ciepła.
- Porównaj numery i wykonanie części z kodem silnika - ten sam model auta bywał składany z różnymi chłodnicami, wentylatorami i termostatami.
- Po wymianie obowiązkowo odpowietrz układ - pęcherz powietrza potrafi udawać awarię pompy albo termostatu.
- Po pierwszym rozgrzaniu sprawdź, czy włącza się wentylator - to prosty test, który wiele mówi o sterowaniu i podłączeniu po naprawie.
- Nie pomijaj skraplacza klimatyzacji i chłodnicy oleju - pracują w tym samym pakiecie i też wpływają na temperaturę całego przodu auta.
Właśnie tu temat części robi się praktyczny. Sama chłodnica rzadko rozwiązuje problem, jeśli obok uszkodzony jest wentylator, przepływ powietrza blokuje osłona albo ktoś założył element o złym kształcie króćców. Przy naprawach po lakierowaniu albo wymianie frontu auta najważniejsze jest myślenie o układzie jako całości, nie o pojedynczym podzespole.
To podejście oszczędza czas, pieniądze i niepotrzebne powroty do warsztatu. Został jeszcze jeden krok: kilka prostych kontroli, które warto wykonać po złożeniu wszystkiego do kupy.
Jak zostawić układ chłodzenia po naprawie bez ukrytych problemów
Jeżeli miałbym wskazać najważniejsze czynności po naprawie, to zacząłbym od sprawdzenia poziomu płynu na zimnym silniku, kontroli wszystkich połączeń i krótkiej jazdy próbnej z obserwacją temperatury. Po powrocie patrzę, czy nie pojawiły się ślady wilgoci, czy wentylator uruchamia się w odpowiednim momencie i czy ogrzewanie kabiny działa równomiernie. To prosty zestaw, ale bardzo skuteczny.
- Po pierwszym uruchomieniu posłuchaj, czy nie ma syczenia przy korku lub przewodach.
- Sprawdź, czy poziom płynu nie spadł po odpowietrzeniu układu.
- Upewnij się, że chłodnica, skraplacz i wentylator mają poprawny luz montażowy.
- Obserwuj temperaturę podczas postoju, bo tam najczęściej wychodzą błędy montażowe.
- Jeśli auto ma świeżo malowany przód, upewnij się, że nie ma resztek taśmy, folii ani overspray’u przy żeberkach chłodnicy.
Ja patrzę na chłodzenie jak na układ zależny od trzech rzeczy: dobrego przepływu cieczy, prawidłowego ciśnienia i niezakłóconego przepływu powietrza. Gdy te warunki są spełnione, silnik pracuje stabilnie, a schemat przestaje być tylko rysunkiem, bo zaczyna zgadzać się z realnym autem.
