W instalacji samochodowej, przy akumulatorze i w dodatkowych odbiornikach nie ma miejsca na przypadkowy dobór zabezpieczenia. Bezpiecznik ma chronić przewód, elektronikę i źródło zasilania przed skutkami przeciążenia oraz zwarcia, dlatego różne rodzaje bezpieczników zachowują się inaczej i służą do innych prądów, napięć oraz warunków pracy. Poniżej rozpisuję to po ludzku: co wybrać, kiedy lepszy jest element szybki, kiedy zwłoczny i jak nie popełnić błędu przy instalacji zasilanej z akumulatora.
Najważniejsze różnice, które decydują o wyborze
- W instalacjach samochodowych najczęściej spotkasz bezpieczniki płytkowe, a przy większych prądach - wersje śrubowe MIDI i MEGA.
- Do drobnej elektroniki i zasilaczy zwykle lepiej pasują bezpieczniki rurowe lub małe PTC, a do linii przy akumulatorze - mocniejsze rozwiązania bolt-down.
- Bezpiecznik dobiera się do przewodu i charakteru obciążenia, a nie do życzeń odbiornika.
- Szybki bezpiecznik reaguje niemal od razu, a zwłoczny lepiej znosi prąd rozruchowy silników, sprężarek i przetwornic.
- W układach akumulatorowych najbezpieczniej montować główne zabezpieczenie jak najbliżej dodatniego zacisku.
Jak bezpiecznik chroni instalację i akumulator
Ja patrzę na bezpiecznik przede wszystkim jak na kontrolowany punkt awarii. Ma się przepalić wcześniej niż przewód zacznie się grzać, izolacja stopi się od temperatury albo elektronika dostanie zbyt duży prąd. To szczególnie ważne przy akumulatorach, bo źródło potrafi oddać bardzo wysoki prąd natychmiast, bez żadnej zwłoki.
W praktyce bezpiecznik działa jak najsłabsze, ale dobrze zaprojektowane ogniwo układu. Gdy prąd przekroczy wartość znamionową, element topikowy nagrzewa się, przerywa obwód i odcina zasilanie. W obwodach DC nie wystarczy jednak sama wartość amperów. Liczy się też miejsce montażu: jeśli zabezpieczenie jest zbyt daleko od plusa akumulatora, zostawiasz fragment kabla bez ochrony.
Dlatego przy dodatkowych odbiornikach, wzmacniaczach, przetwornicach czy ładowarkach zasilanych z auta najpierw zabezpieczam odcinek wychodzący z akumulatora, a dopiero potem rozdzielam zasilanie na kolejne gałęzie. To prosta zasada, ale właśnie ona najczęściej decyduje o bezpieczeństwie całej instalacji. Skoro mechanizm jest już jasny, przejdźmy do praktycznych odmian, które spotyka się najczęściej.
Najczęściej spotykane rodzaje bezpieczników i gdzie je stosuję
W praktyce wybór zależy głównie od zakresu prądu, miejsca montażu i tego, czy potrzebujesz ochrony małego obwodu, czy głównej linii zasilania. Poniżej zestawiam odmiany, które najczęściej mają sens w instalacjach samochodowych, warsztatowych i przy zasilaniu z akumulatora.
| Typ | Jak wygląda | Typowy zakres i cecha | Gdzie ma sens | Praktyczna uwaga |
|---|---|---|---|---|
| Rurowy szklany lub ceramiczny | Cylindryczny wkład z metalowymi końcówkami | Zwykle od setek miliamperów do kilkudziesięciu amperów; dostępne wersje szybkie i zwłoczne | Elektronika, zasilacze, drobne urządzenia, ładowarki, sprzęt warsztatowy | Ceramiczny lepiej znosi energię zwarcia i wyższe obciążenia chwilowe niż szklany |

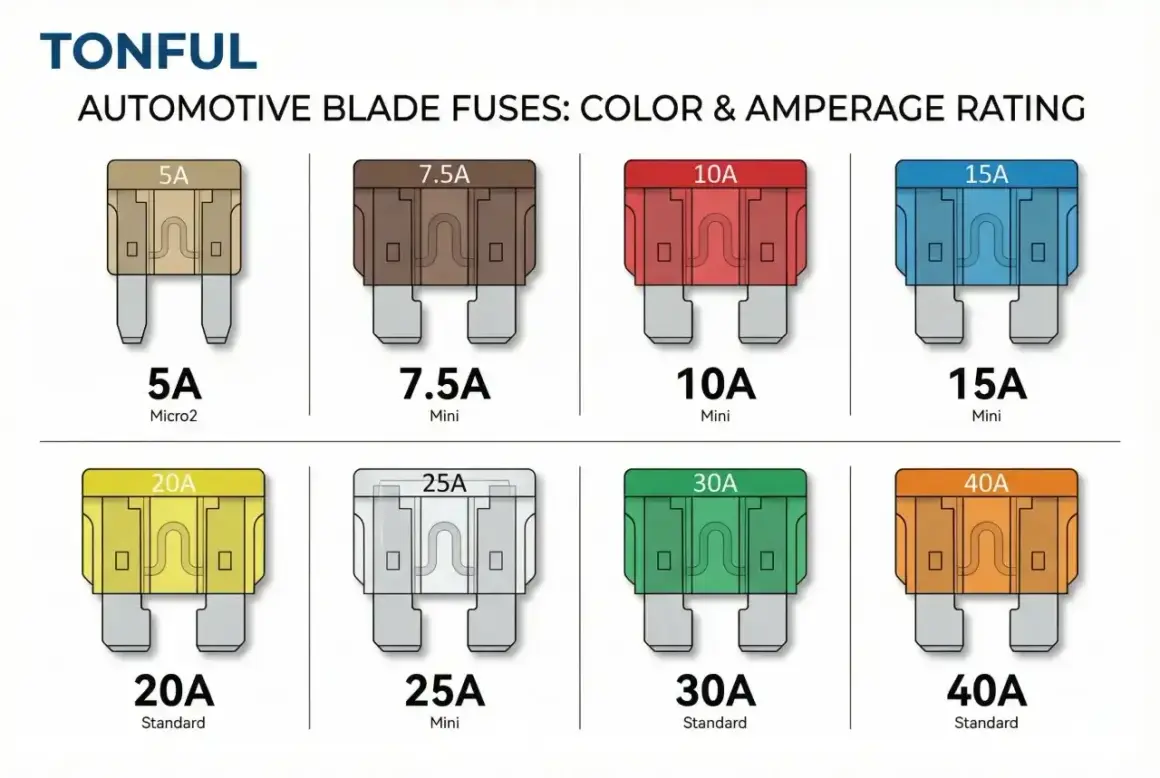

| Płytkowy lub nożowy | Płaska obudowa z dwoma metalowymi stykami | Najczęściej 1-40 A w wersjach ATO, MINI i LP MINI; MAXI zwykle wyżej, często 20-80 A | Samochody osobowe, kampery, dodatkowe oświetlenie, radio, akcesoria 12/24 V | Kolor pomaga w identyfikacji, ale zawsze sprawdzam nadruk na obudowie |
| MIDI / MEGA i podobne śrubowe | Wkład przykręcany do podstawy | Około 30-200 A dla MIDI i 40-500 A dla MEGA, zależnie od serii | Główne linie z akumulatora, alternator, przetwornica, duże wzmacniacze, sprężarki | To dobry wybór, gdy prąd jest duży, a kontakt musi być pewny i odporny na drgania |
| PTC resettable | Mały element półprzewodnikowy | Zwykle od ok. 0,1 A do kilku amperów; po ostygnięciu wraca do stanu pracy | Elektronika, cienkie wiązki, moduły, lusterka, szyby, seat controls | Nie zastępuje głównego bezpiecznika przy akumulatorze, ale dobrze chroni delikatne gałęzie |
| Bezpiecznik termiczny | Jednorazowy element reagujący na temperaturę | Przerywa obwód po przekroczeniu temperatury granicznej | Urządzenia grzewcze, ładowarki, sprzęt AGD, obwody narażone na przegrzanie | Chroni przed temperaturą, a nie przed każdym przeciążeniem prądowym |
Ja w samochodach najczęściej widzę płytkowe i śrubowe, a w elektronice - rurowe i PTC. Jeśli instalacja ma działać długo i bez niespodzianek, sam kształt to za mało. Trzeba jeszcze rozstrzygnąć, czy obwód potrzebuje reakcji natychmiastowej, czy krótkiej tolerancji na rozruch. I to prowadzi do kolejnego kroku.
Szybki czy zwłoczny bezpiecznik
Tu różnica jest naprawdę praktyczna. Bezpiecznik szybki odcina obwód niemal od razu po przekroczeniu prądu, więc nadaje się do delikatnej elektroniki, gdzie nawet krótki nadmiar może zaszkodzić. Bezpiecznik zwłoczny znosi krótki udar prądowy, który pojawia się przy starcie silnika, kompresora, przetwornicy albo większego zasilacza.
W instalacjach akumulatorowych to rozróżnienie ma duże znaczenie. Silniki elektryczne, pompy, wzmacniacze audio i przetwornice potrafią chwilowo pobierać znacznie więcej niż ich prąd roboczy. Jeśli wstawisz zbyt agresywny, szybki element, będzie się przepalał bez realnej awarii. Z drugiej strony zbyt "łagodny" bezpiecznik opóźni reakcję wtedy, gdy faktycznie pojawi się zwarcie.
- Do elektroniki, modułów i cienkich obwodów zwykle wybieram wersję szybką.
- Do silników, sprężarek, ładowarek i przetwornic wolę charakterystykę zwłoczną.
- Jeśli bezpiecznik wybija tylko przy starcie, najpierw sprawdzam charakterystykę, a dopiero potem amperaż.
- Prąd rozruchowy nie jest błędem sam w sobie - często to normalna cecha odbiornika.
Właśnie dlatego dwa elementy o tym samym nominale mogą zachowywać się skrajnie inaczej. Kiedy to rozumiesz, dobór amperażu i napięcia przestaje być zgadywaniem, a zaczyna być logiczną decyzją.
Jak dobrać amperaż, napięcie i zdolność wyłączania
Ja zawsze zaczynam od trzech pytań: jaki jest prąd pracy obwodu, jakie napięcie ma instalacja i jak duży prąd zwarciowy trzeba bezpiecznie przerwać. Amperaż bezpiecznika nie służy do "wzmacniania" układu, tylko do ochrony przewodu i odbiornika w realnych warunkach pracy.
| Kryterium | Co sprawdzam | Co to znaczy w praktyce |
|---|---|---|
| Prąd znamionowy | Normalny pobór obwodu i dopuszczalne obciążenie przewodu | Bezpiecznik ma być dobrany tak, by chronił kabel, a nie tylko "nie wybijał" |
| Napięcie znamionowe | Czy element jest przeznaczony do danego napięcia DC | W instalacji 12/24 V nie montuje się przypadkowego wkładu o zbyt niskiej klasie napięciowej |
| Zdolność wyłączania | Jaki prąd zwarciowy bezpiecznik może bezpiecznie przerwać | Przy akumulatorze i w głównych liniach to parametr krytyczny, zwłaszcza w systemach o dużej energii |
| Charakterystyka czasowa | Reakcja szybka czy zwłoczna | Silnik i przetwornica zwykle potrzebują innego profilu niż moduł elektroniczny |
| Oprawka i montaż | Jakość styku, temperatura, odporność na drgania | Nawet dobry wkład traci sens, jeśli siedzi w słabej lub przegrzewającej się podstawie |
Przy linii wychodzącej z akumulatora zwracam szczególną uwagę na zdolność wyłączania i jakość oprawy. W praktyce to właśnie ta strefa bywa najbardziej obciążona, bo znajduje się blisko źródła energii, a zwarcie potrafi wygenerować bardzo wysoki prąd. Jeśli dokładam przetwornicę, wzmacniacz, lodówkę turystyczną albo dodatkową rozdzielnię, nie oszczędzam na tej części układu. Lepszy jest bezpiecznik dobrany z zapasem technicznym niż przypadkowy wkład, który wygląda "prawie tak samo".
Gdy te parametry są już jasne, najwięcej szkody robią nie same komponenty, tylko błędy montażowe i złe nawyki. To właśnie je widzę najczęściej.
Najczęstsze błędy przy wymianie i rozbudowie instalacji
Wymiana bezpiecznika wydaje się banalna, ale tu najłatwiej o kosztowną pomyłkę. Z mojego doświadczenia najbardziej szkodzą nie egzotyczne awarie, tylko powtarzalne, proste błędy.
- Wkładanie większego amperażu "żeby nie wybijało". To najgorszy możliwy skrót, bo usuwa ochronę, a nie problem.
- Zmiana typu bez sprawdzenia oprawy. Płytkowy nie zawsze nadaje się tam, gdzie fabrycznie przewidziano śrubowy element wysokoprądowy.
- Ignorowanie powtarzających się przepaleń. Jeśli bezpiecznik pali się ciągle, przyczyna leży zwykle w kablu, odbiorniku albo zbyt małej charakterystyce.
- Montaż zbyt daleko od akumulatora. Zostawiasz wtedy niechroniony odcinek przewodu, który właśnie powinien być zabezpieczony jako pierwszy.
- Patrzenie tylko na kolor. Kolor ułatwia orientację, ale nadruk, typ i wartość są ważniejsze niż sama barwa obudowy.
- Pomijanie oprawki i styków. Przegrzana podstawa potrafi robić większy kłopot niż sam wkład.
Jeśli bezpiecznik przepala się po krótkim czasie, nie wymieniam go "na większy". Najpierw szukam zwarcia, uszkodzonej izolacji, wilgoci, przeciążonego silnika albo odbiornika z dużym prądem startowym. To oszczędza czas i zwykle kończy serię niepotrzebnych wymian. Właśnie dlatego końcowy etap doboru nie polega na zgadywaniu, tylko na kilku prostych zasadach montażowych.
Przy akumulatorze liczy się kilka centymetrów i dobry porządek w obwodach
Jeśli miałbym zostawić jedną praktyczną regułę, byłaby prosta: główne zabezpieczenie montuję możliwie blisko dodatniego bieguna akumulatora. Dzięki temu chronię jak najkrótszy odcinek kabla i zmniejszam ryzyko, że awaria rozwinie się zanim układ zdąży zareagować. Przy dodatkowych odbiornikach robię też osobne zabezpieczenia dla kolejnych gałęzi, zamiast polegać na jednym dużym bezpieczniku "na wszystko".
- Główne zasilanie zabezpieczam osobno, a każdą ważniejszą gałąź rozdzielam własnym wkładem.
- Po montażu sprawdzam, czy oprawka nie grzeje się nadmiernie po kilku minutach pracy.
- Opisuję obwody i trzymam pod ręką kilka zapasowych wkładów o dokładnie tych samych parametrach.
- Przy większych odbiornikach biorę pod uwagę zarówno prąd ciągły, jak i prąd startowy.
Tak właśnie podchodzę do instalacji zasilanych z akumulatora: nie szukam przypadkowego zamiennika, tylko łączę odpowiedni typ, właściwy amperaż, sensowną oprawę i dobre miejsce montażu. Gdy te cztery elementy są spójne, bezpiecznik robi dokładnie to, co powinien - chroni układ, zamiast być tylko ozdobą w przewodzie.
