Regulacja świateł na boki - Jak zrobić to poprawnie i bez błędów?

Prawidłowe ustawienie reflektorów w poziomie decyduje o tym, czy widzisz pobocze, znaki i łuki drogi, ale też o tym, czy nie świecisz w oczy kierowcom z naprzeciwka. regulacja świateł na boki nie polega na kręceniu śrubą „na oko” - liczą się warunki pomiaru, typ reflektora i stan elektryki, bo słabe zasilanie albo uszkodzony silniczek poziomowania potrafią zmylić diagnozę. W tym tekście pokazuję, jak przygotować auto, jak ustawić wiązkę krok po kroku i kiedy problem leży w akumulatorze, instalacji albo automatyce, a nie w samym ustawieniu lamp.

Co dokładnie ustawiasz, gdy korygujesz światła w poziomie

W praktyce chodzi o geometrię wiązki, a nie o samo „przesunięcie światła w lewo albo w prawo”. Przy reflektorach mijania najważniejsza jest granica światło-cień: w ruchu prawostronnym ma ona przebiegać nisko po lewej stronie i wznosić się w prawo, żeby dobrze oświetlać pobocze, ale nie oślepiać nadjeżdżających kierowców. Ja traktuję to jako precyzyjne ustawienie osi świecenia względem auta, bo nawet niewielkie odchylenie daje wyraźny efekt na drodze.

• Światła mijania - kontrolujesz położenie granicy światło-cień i punkt załamania wiązki.
• Światła drogowe - patrzysz przede wszystkim na środek wiązki, a nie na asymetryczną granicę.
• Światła przeciwmgłowe - liczy się niski, możliwie równy rozsył bez niepotrzebnego rozlewania po bokach.

To ważne rozróżnienie, bo wielu kierowców myli korektę poziomą z ustawianiem wysokości. W dobrze ustawionym reflektorze oba parametry współpracują, ale każdy reguluje się osobno. Gdy to rozumiem, łatwiej przygotować auto tak, by pomiar nie przekłamywał wyniku.

Jak przygotować auto, żeby wynik był wiarygodny

Ja zawsze zaczynam od eliminacji rzeczy banalnych, bo to one najczęściej psują pomiar bardziej niż sama lampa. Równa nawierzchnia, prawidłowe ciśnienie w oponach, czyste klosze i normalne obciążenie auta robią większą różnicę, niż wygląda to z zewnątrz. Jeśli do tego dochodzi słaby akumulator albo niestabilne napięcie w instalacji, warto od razu dołożyć ładowarkę podtrzymującą, szczególnie przy LED-ach i układach automatycznego poziomowania.

Co sprawdzić	Dlaczego ma znaczenie	Jak podejść do tematu
Podłoże	Nierówność zmienia kąt padania i potrafi zafałszować wynik	Ustaw auto na możliwie płaskiej posadzce albo na stanowisku diagnostycznym
Ciśnienie w oponach	Różny promień koła zmienia wysokość nadwozia	Wyrównaj je do wartości zalecanych przez producenta
Obciążenie	Tył auta i fotel kierowcy wpływają na pochylenie nadwozia	W autach osobowych często przyjmuje się obciążenie fotela kierowcy około 75 kg, jeśli wymaga tego procedura pomiarowa
Klosze i mocowania	Luz lub uszkodzenie deformują obraz granicy światła	Sprawdź, czy lampa siedzi sztywno i czy nie ma pęknięć
Napięcie instalacji	Przy automatyce i LED-ach zbyt słabe zasilanie utrudnia kalibrację	Podłącz prostownik lub sprawdź stan akumulatora przed regulacją

Jeśli samochód ma automatyczne poziomowanie, nie zaczynam od śrub regulacyjnych. Najpierw sprawdzam, czy układ startuje poprawnie, czy nie ma błędów w pamięci i czy sterownik pracuje w trybie przewidzianym do ustawiania. Dopiero wtedy sama regulacja ma sens. To prowadzi prosto do praktycznego kroku, czyli ustawienia lampy na ścianie albo na przyrządzie warsztatowym.

Jak ustawić światła na boki krok po kroku

Najwygodniej robić to na przyrządzie do ustawiania świateł, ale metoda ze ścianą też działa, jeśli masz odpowiednio dużo miejsca i zachowasz dokładność. Ja wybieram ścianę tylko wtedy, gdy wiem, że podłoże jest stabilne i mogę dokładnie zaznaczyć oś auta, wysokość reflektorów oraz punkty odniesienia. W obu przypadkach cel jest ten sam: ustawić wiązkę tak, by nie uciekała w bok i nie zmieniała obrazu granicy światła i cienia.

1. Ustaw samochód na wprost, z kołami prostymi i bez zbędnego obciążenia, chyba że procedura producenta mówi inaczej.
2. Sprawdź ciśnienie w oponach, stan mocowań reflektorów i czystość kloszy.

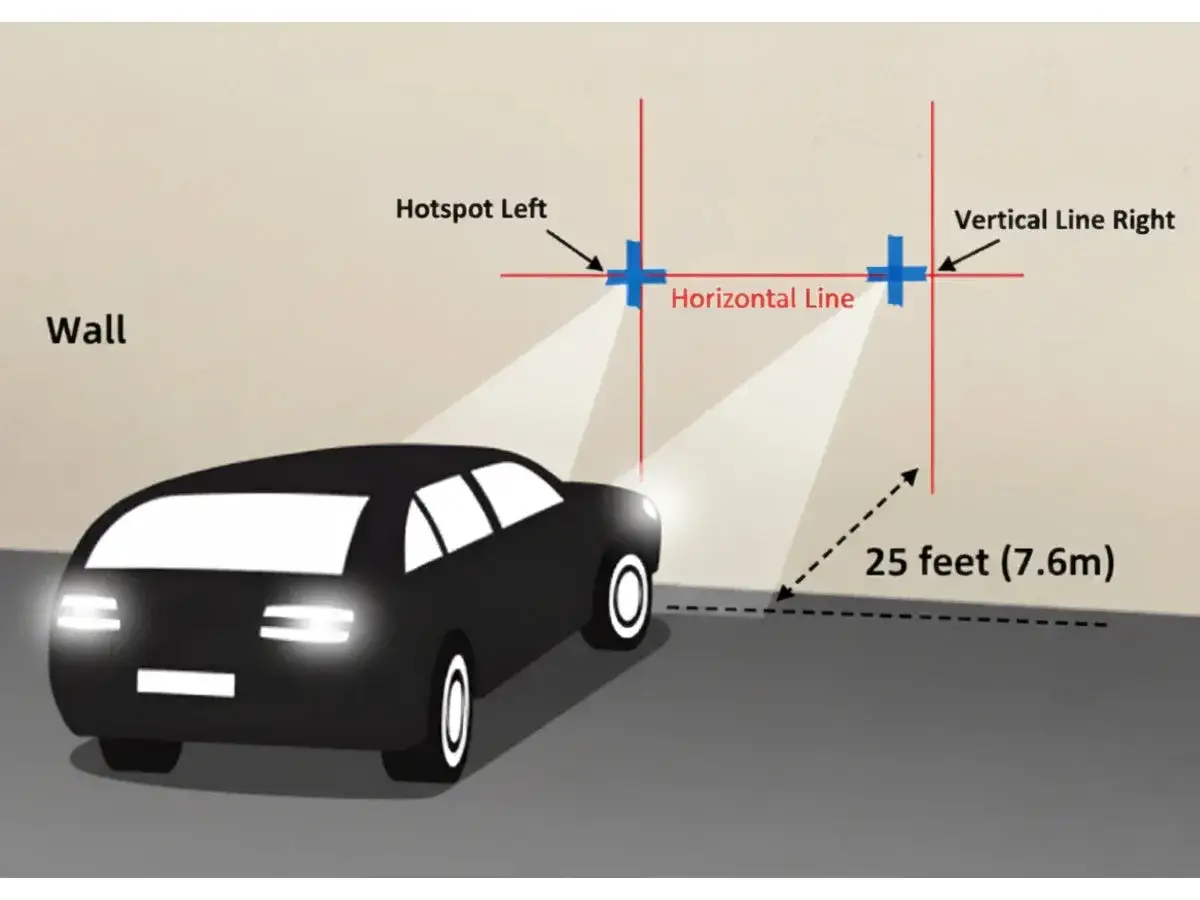

3. Jeśli używasz metody ze ścianą, ustaw auto w odległości 10 m od jasnej, pionowej powierzchni i zaznacz oś pojazdu oraz wysokość środków lamp.
4. W samochodzie z automatycznym poziomowaniem uruchom ustawienie podstawowe albo tryb serwisowy zgodny z instrukcją producenta.
5. Zakryj jeden reflektor i ustaw drugi tak, aby granica światło-cień przebiegała zgodnie z linią odniesienia, a załamanie wiązki trafiło w odpowiedni punkt względem osi lampy.
6. Wyreguluj drugi reflektor osobno, potem odsłoń oba i sprawdź, czy obraz świecenia jest symetryczny i spójny.

Przy symetrycznych światłach mijania kontrolujesz głównie poziom granicy, a przy asymetrycznych pilnuję tego, by część wznosząca pojawiła się tam, gdzie powinna, czyli po prawej stronie. Jeśli po kilku obrotach śruba nie daje realnego efektu, nie brnę dalej - zwykle oznacza to luz w mocowaniu, uszkodzoną przekładnię albo problem z silniczkiem regulacji. Wtedy lepiej przejść do diagnostyki niż wykręcać kolejny półobrót „na wyczucie”.

Kiedy winna jest elektryka, a nie sam reflektor

Tu najłatwiej pomylić objaw z przyczyną. Jeśli reflektor nie reaguje na korektę, po odpaleniu wraca do tej samej pozycji albo w ogóle nie kończy procedury ustawiania, nie zakładam od razu, że źle go wyregulowałem. Bardzo często winne są zasilanie, masa, czujnik poziomu, silniczek regulacyjny albo kodowanie sterownika po wymianie lampy, modułu czy akumulatora.

Objaw	Co zwykle sugeruje	Co sprawdzić najpierw
Światło nie reaguje na regulację śrubą	Uszkodzony silniczek, przekładnia albo luźne mocowanie	Sprawdź mechanikę reflektora i punkt mocowania
Po włączeniu zapłonu lampa ustawia się, a potem wraca do jednej pozycji	Problem z automatycznym poziomowaniem	Skontroluj czujniki osi, zasilanie i ustawienie podstawowe
Pojawia się komunikat błędu systemu świateł	Usterka sterownika, wiązki albo brak kodowania po wymianie	Odczytaj błędy i sprawdź pamięć usterek
Regulacja działa tylko przy pracującym silniku albo po dłuższej chwili	Spadki napięcia w instalacji	Zmierz stan akumulatora, ładowanie alternatora i masy
Obie lampy ustawiają się, ale po obciążeniu auta efekt się rozjeżdża	Nieprawidłowa praca czujnika poziomu lub układu automatycznego	Sprawdź czujnik, jego dźwignię i przewody sygnałowe

W samochodach z LED-ami i ksenonami podłączam ładowarkę podtrzymującą już na etapie ustawiania. Nie chodzi tylko o wygodę, ale o stabilne napięcie dla sterownika i siłowników. Przy zbyt słabym akumulatorze układ potrafi zachowywać się poprawnie tylko przez chwilę, a potem wraca do pozycji awaryjnej albo zapisuje błąd, który z pozoru wygląda jak źle ustawiony reflektor. To właśnie dlatego w tej kategorii elektryka i mechanika są ze sobą mocniej sprzężone, niż wielu kierowców zakłada.

Najczęstsze błędy, które psują efekt nawet po poprawnej regulacji

Nawet dobra procedura nie pomoże, jeśli od początku opiera się na złych założeniach. Najczęściej widzę to wtedy, gdy ktoś próbuje oszczędzić czas na przygotowaniu auta, a potem poprawia ten sam reflektor trzy razy. W praktyce lepiej poświęcić kilka minut na kontrolę wejściową niż później gonić własny błąd.

• Regulacja na nierównej posadzce albo przy skręconych kołach.
• Różne ciśnienie w lewym i prawym kole.
• Ustawianie jednej lampy bez odłączenia lub zasłonięcia drugiej, przez co obraz na ścianie się miesza.
• Kręcenie śrubą, gdy uchwyt lampy ma luz albo mocowanie jest pęknięte.
• Ignorowanie instrukcji producenta w autach z automatycznym poziomowaniem.
• Ustawianie tylko „na wzrok”, bez zaznaczenia osi auta i wysokości reflektorów.
• Próba kompensowania zmatowiałego klosza albo wypalonego odbłyśnika samą regulacją boczną.

Jeśli reflektor fizycznie nie trzyma położenia albo świeci wyraźnie inaczej mimo poprawnego ustawienia, problem zwykle leży głębiej niż w samej regulacji. Wtedy szukam luzu w obudowie, pęknięcia uchwytu, usterki zasilania albo rozkalibrowanego czujnika, bo dalsze kręcenie śrubami daje tylko pozorną poprawę. Po wyeliminowaniu tych błędów zostaje już tylko kontrola końcowa.

Co sprawdzić po regulacji, żeby światła trzymały ustawienie

Po poprawnej regulacji zawsze robię krótką kontrolę po przejechaniu kilku kilometrów, bo dopiero wtedy widać, czy efekt nie znika po ugięciu zawieszenia albo po rozgrzaniu instalacji. To szczególnie ważne po wymianie akumulatora, naprawie przodu auta, wymianie reflektora, odpinaniu lamp albo pracach przy wiązce. Jeśli auto było po kolizji lub po lakierowaniu elementów z przodu, traktuję taką kontrolę jako obowiązkową, a nie „na wszelki wypadek”.

• Sprawdź, czy obie lampy mają podobny obraz granicy światła i cienia.
• Przyjrzyj się, czy przy obciążeniu bagażnika wiązka nie ucieka zbyt wysoko.
• Jeśli pojawia się komunikat o błędzie poziomowania, wróć do diagnostyki, a nie do śrub regulacyjnych.
• Gdy jedna lampa dalej świeci inaczej, poszukaj luzu w mocowaniu, pęknięcia obudowy, uszkodzonego silniczka albo problemu z masą.

W praktyce najlepszy rezultat daje podejście „najpierw elektryka, potem ustawienie, na końcu test”. Dzięki temu korekta świateł nie kończy się przypadkowym ustawieniem, tylko realnie poprawia widoczność i nie psuje komfortu innym kierowcom.
