Układ recyrkulacji spalin jest jednym z tych elementów, które łatwo zlekceważyć, dopóki nie zacznie szarpać, dymić albo wyrzucać błędu na desce. W tym tekście rozkładam go na części: pokazuję, z czego się składa, jak działa, po czym poznać zużycie i jak dobrać właściwy element bez kupowania części „na oko”. W katalogach spotkasz też skrót AGR, ale w polskiej praktyce najczęściej mówimy po prostu o EGR.
Najważniejsze rzeczy o recyrkulacji spalin, które warto znać przed zakupem części

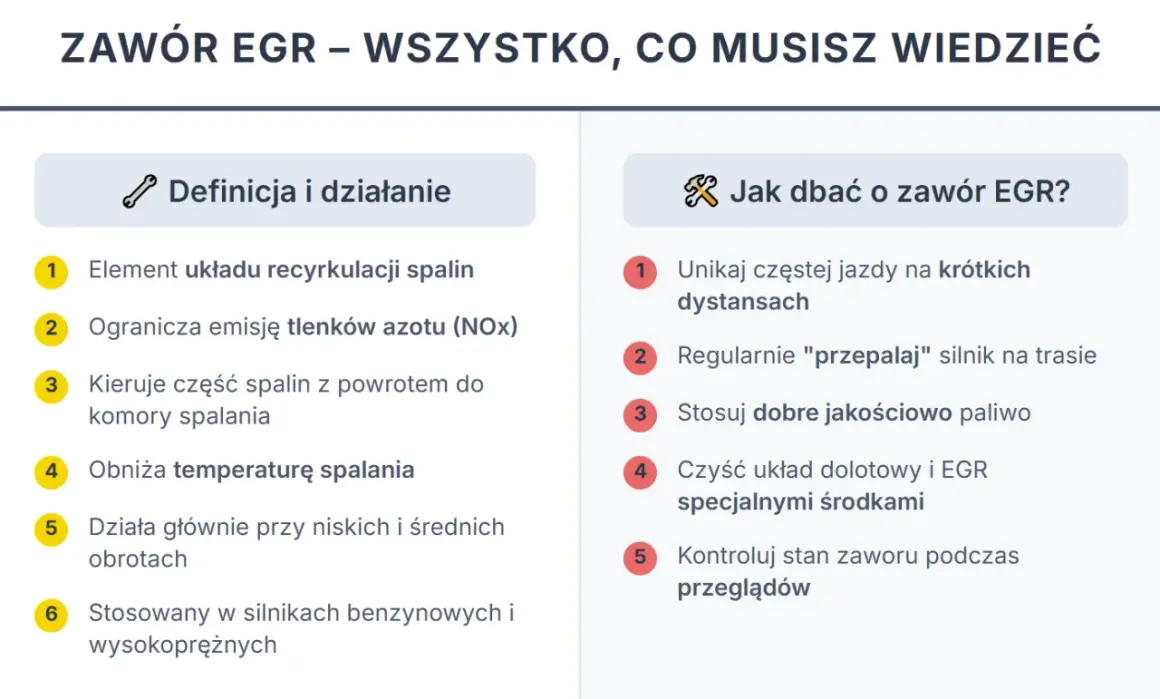

- Zawór EGR kieruje część spalin z powrotem do dolotu, żeby obniżyć temperaturę spalania i ograniczyć emisję NOx.
- W typowym układzie są też chłodnica spalin, czujnik położenia, przewody, sterowanie podciśnieniowe lub elektryczne oraz uszczelki.
- Najczęstszym problemem jest nagar, który blokuje przepływ i powoduje spadek mocy, nierówną pracę albo tryb awaryjny.
- Przy doborze części liczy się numer OE, wersja silnika, typ sterowania i to, czy układ ma chłodnicę spalin.
- Po wymianie chłodnicy trzeba odpowietrzyć układ chłodzenia, a po montażu zaworu często wykonać adaptację diagnostyczną.
Dlaczego ten układ w ogóle istnieje i co robi w silniku
Patrzę na EGR nie jak na „ekologiczną przeszkodę”, tylko jak na element sterowania spalaniem. Jego zadanie jest proste: część spalin wraca do dolotu, przez co w cylindrze spada ilość tlenu, a temperatura spalania maleje. To właśnie ten spadek temperatury ogranicza powstawanie tlenków azotu, czyli NOx, które są jednym z ważniejszych problemów współczesnych silników benzynowych i wysokoprężnych.
W praktyce układ działa najbardziej intensywnie wtedy, gdy silnik jest rozgrzany i pracuje pod obciążeniem. Jak pokazuje DENSO, zawór zwykle pozostaje zamknięty na biegu jałowym, a otwiera się dopiero wtedy, gdy sterownik uzna, że recyrkulacja ma sens dla warunków jazdy. To ważne, bo wiele objawów „wadliwego EGR” tak naprawdę wynika nie z samego zaworu, tylko z błędnego odczytu warunków pracy silnika.

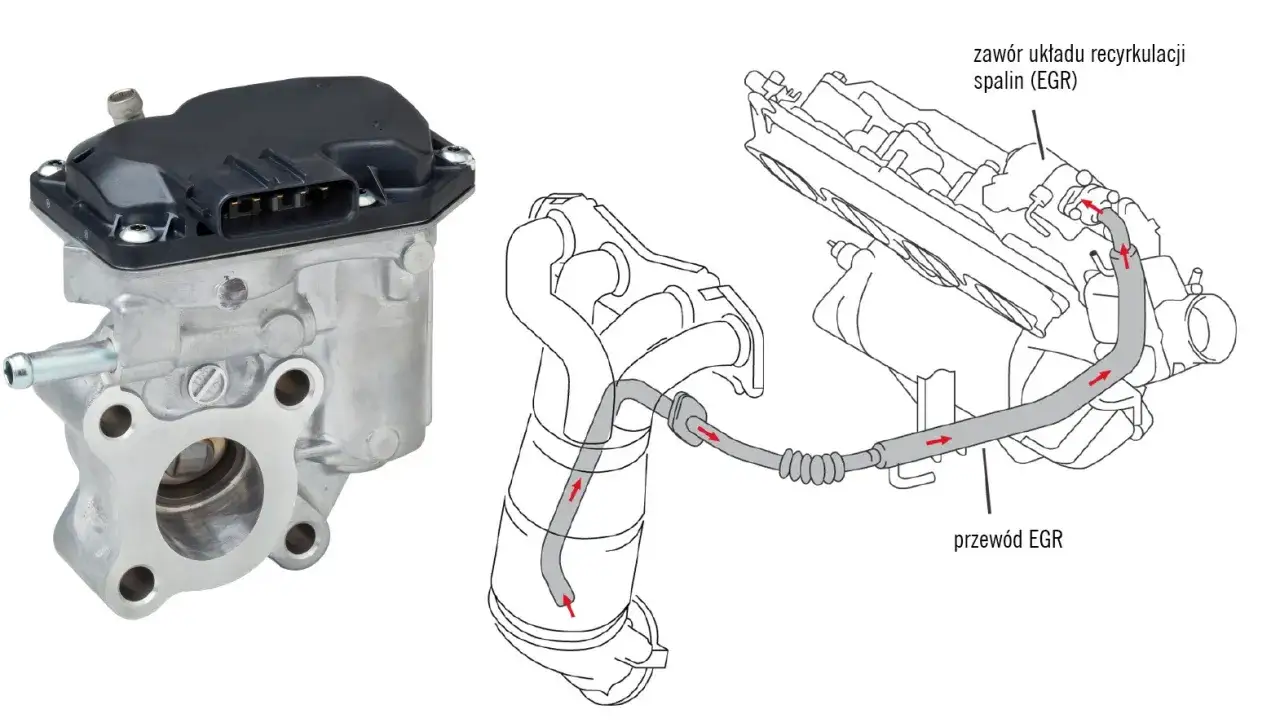

W samochodach spotykam dwa główne podejścia: układ z zewnętrzną recyrkulacją, który prowadzi spaliny przez dodatkowy kanał między wydechem a dolotem, oraz rozwiązania bardziej rozbudowane, w których spaliny są najpierw chłodzone. Im bardziej zaawansowany silnik, tym większe znaczenie ma nie tylko sam zawór, ale też cała reszta osprzętu. To prowadzi wprost do pytania, z jakich części ten układ się właściwie składa.
Co naprawdę składa się na układ recyrkulacji spalin
W warsztacie najbardziej mylące jest to, że pod hasłem „EGR” ludzie mają na myśli tylko jeden element, a tymczasem awaria bardzo często siedzi gdzie indziej. Sam zawór jest tylko częścią większej całości, a jeśli jedna sekcja nie pracuje poprawnie, sterownik i tak pokaże błąd całego układu. Dlatego przy doborze części patrzę na system szerzej, nie tylko na nazwę nadrukowaną na obudowie.
| Element | Za co odpowiada | Co zwykle się zużywa |
|---|---|---|
| zawór EGR | reguluje ilość spalin wracających do dolotu | nagar, zacięcie, zużyty napęd, błędny odczyt położenia |
| chłodnica spalin | obniża temperaturę recyrkulowanych gazów | przecieki, zapchane kanały, nieszczelność wewnętrzna |
| czujnik położenia lub temperatury | podaje sterownikowi informację o pracy zaworu | niestabilny sygnał, przerwa w obwodzie, zły odczyt |
| przewody i kanały | prowadzą spaliny między wydechem a dolotem | zapychanie nagarem, pęknięcia, przedmuchy |
| sterowanie podciśnieniowe lub elektryczne | otwiera i zamyka zawór w odpowiednim momencie | nieszczelność podciśnienia, uszkodzony siłownik, problem z wiązką |
| uszczelki i śruby montażowe | utrzymują szczelność połączeń | przedmuchy, nieszczelność po demontażu, fałszywe błędy |
Zawór
To najważniejszy mechanicznie element układu, ale nie zawsze główny winowajca. W starszych konstrukcjach trafiają się wersje podciśnieniowe, w nowszych dominuje sterowanie elektryczne z czujnikiem położenia. Taki zawór musi reagować szybko i precyzyjnie, bo sterownik dawkuje recyrkulację zależnie od obciążenia, temperatury i warunków jazdy.
Chłodnica spalin
Jeśli silnik ma chłodnicę EGR, dochodzi kolejny element, który trzeba brać pod uwagę przy awarii. Jej zadanie jest proste: ochłodzić spaliny, zanim wrócą do dolotu. To poprawia kontrolę temperatury spalania, ale jednocześnie zwiększa liczbę części narażonych na osad, korozję i rozszczelnienie. W praktyce to właśnie chłodnica bywa winna ubytkowi płynu albo śladom wilgoci w układzie.
Czujniki i sterowanie
Tu najczęściej widzę błędne diagnozy. Zawór może być mechanicznie sprawny, ale jeśli czujnik położenia pokazuje wartości poza zakresem albo instalacja ma słaby styk, sterownik i tak uzna układ za niesprawny. W nowocześniejszych układach liczy się więc nie tylko sam ruch zaworu, lecz także to, czy elektronika dostaje wiarygodny sygnał zwrotny.
Przeczytaj również: Maglownica czy drążek kierowniczy – co wybrać, by uniknąć problemów?
Przewody i uszczelnienia
Te elementy są mało spektakularne, ale często decydują o powodzeniu naprawy. Po demontażu widzę regularnie, że nowy zawór trafia do auta ze starymi uszczelkami, a potem pojawia się przedmuch, syczenie albo znowu błąd przepływu. To jeden z powodów, dla których przy tej naprawie nie warto oszczędzać na drobiazgach.
Znając budowę układu, dużo łatwiej odczytać objawy jego zużycia, bo każdy symptom zwykle wskazuje na inny element. Następny krok to rozpoznanie, czy problem dotyczy samego zaworu, chłodnicy, sterowania czy po prostu nagaru w całym torze spalin.
Po czym poznać, że jedna z części zaczyna szwankować
Najczęstszy błąd polega na tym, że kierowca widzi spadek mocy i od razu kupuje zawór. Tymczasem układ recyrkulacji spalin potrafi dawać bardzo podobne objawy przy różnych usterkach, a nagar tylko zaciemnia obraz. W praktyce patrzę na zestaw symptomów, a nie na jeden kod błędu.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
|---|---|---|
| spadek mocy | zawór zacięty, nieszczelność, ograniczony przepływ spalin | ruch zaworu, kanały, przewody, drożność chłodnicy |
| nierówna praca na biegu jałowym | zawór otwarty zbyt wcześnie lub nie domyka się | pozycję zaworu, czujnik, adaptację sterownika |
| większe zużycie paliwa | błędna dawka powietrza i paliwa, zakłócony odczyt MAF lub MAP | czujniki przepływu i ciśnienia, szczelność dolotu |
| dymienie | zaburzona recyrkulacja, nadmiar sadzy, problem z DPF | osad w dolocie, chłodnicę spalin, filtr cząstek stałych |
| tryb awaryjny lub kontrolka silnika | problem elektryczny, czujnik, zbyt mały przepływ lub zbyt duży przepływ | diagnostykę OBD, wiązkę, złącza, parametry rzeczywiste |
MAHLE zwraca uwagę, że najczęstszą przyczyną kłopotów jest po prostu nadmiar sadzy w dolocie i wydechu. Z tym zgadzam się bez zastrzeżeń: zanim wymienię zawór, oglądam też chłodnicę, kolektor dolotowy, przepustnicę i okolice DPF, bo tam bardzo często ukrywa się źródło problemu. To właśnie te sygnały najczęściej prowadzą do błędnych zakupów, więc kolejnym krokiem jest precyzyjny dobór części.
Jak dobrać właściwy element do konkretnego silnika
Przy tej naprawie nie wystarcza sam model auta. Dwie identycznie wyglądające jednostki potrafią mieć różne wersje zaworu, inną chłodnicę, inny typ sterowania albo inne mocowanie przewodów. Dlatego dobór robię po numerze OE i numerze VIN, a dopiero potem porównuję wygląd części.
Na etapie zakupu sprawdzam przede wszystkim:
- numer oryginalnej części lub numer zamiennika,
- typ sterowania: elektryczny albo podciśnieniowy,
- obecność chłodnicy spalin i sposób jej wpięcia,
- czy zawór ma czujnik położenia lub czujnik temperatury,
- kształt króćców, rozstaw śrub i kierunek przepływu,
- komplet uszczelek i ewentualnych śrub jednorazowych.
W katalogach i sklepach warto też uważać na wersje „prawie takie same”. To szczególnie ważne przy autach z różnymi poziomami mocy, normami emisji i układem wysokiego albo niskiego ciśnienia. Dla oka wszystko wygląda podobnie, ale w praktyce inny jest przebieg przewodów i sposób sterowania. Właśnie tu najłatwiej popełnić kosztowny błąd.
Jeżeli zależy mi na trwałości naprawy, wybieram element zgodny z dokumentacją producenta, a nie tylko z opisem typu „pasuje do danego modelu”. Taki skrót bywa zbyt ogólny. Przy EGR liczy się dopasowanie do konkretnego silnika, bo sterownik kontroluje tę część bardzo dokładnie. Gdy dobór jest już pewny, zostaje decyzja: czy element da się jeszcze uratować, czy lepiej wymienić go od razu.
Kiedy wystarczy czyszczenie, a kiedy lepiej wymienić cały element
Nie każdy zapchany układ trzeba od razu wymieniać, ale nie każdy też opłaca się ratować. Z doświadczenia patrzę na trzy rzeczy: stopień zabrudzenia, stan mechaniczny i to, czy występuje nieszczelność. Jeśli problem dotyczy głównie nagaru, czyszczenie ma sens. Jeśli zawór zacina się mechanicznie, chłodnica przepuszcza albo napęd jest zużyty, zwykle lepiej postawić na wymianę.
| Sytuacja | Lepsze rozwiązanie | Dlaczego |
|---|---|---|
| lekki lub średni nagar, brak uszkodzeń mechanicznych | czyszczenie | układ często odzyskuje drożność i pracuje poprawnie |
| zawór zacina się mimo czyszczenia | wymiana zaworu | zużyty mechanizm wróci do problemu po krótkim czasie |
| ubytek płynu chłodniczego, ślady przedmuchu, podejrzenie nieszczelności | wymiana chłodnicy EGR | to już nie jest problem z osadem, tylko z integralnością elementu |
| błędne sygnały położenia lub problemy elektryczne | wymiana lub naprawa wiązki i czujnika | sam brud nie rozwiąże usterki elektronicznej |
Przy montażu zawsze zakładam nowe uszczelki, a jeśli wymieniam chłodnicę, odpowietrzam układ chłodzenia bardzo dokładnie. To nie jest detal. W dokumentacji serwisowej MAHLE ten punkt jest podkreślany wyraźnie, bo niedostateczne odpowietrzenie potrafi wywołać lokalne przegrzanie i kolejną awarię. Po montażu zaworu często wykonuję też adaptację diagnostyczną, jeśli sterownik tego wymaga, i krótki test drogowy. To domyka naprawę i pozwala od razu wychwycić problem, zanim auto wróci do klienta. Ostatni krok to sprawdzenie, czy reszta układu nie psuje efektu nowej części.
Co sprawdzam jeszcze, zanim uznam naprawę za zakończoną
Sam zawór to za mało, jeśli w silniku dalej siedzi dużo nagaru albo jeśli sterownik dostaje złe dane z innych czujników. Dlatego po naprawie patrzę też na przepustnicę, MAF, MAP, stan oleju, turbo, złącza elektryczne i kondycję akumulatora. Słabe zasilanie potrafi zakłócić komunikację z zaworem tak samo skutecznie jak mechaniczne zacięcie.
Najlepsze efekty daje podejście całościowe: najpierw diagnoza, potem dobór właściwej części, a dopiero później montaż i adaptacja. W układzie recyrkulacji spalin nie ma sensu zgadywać, bo jedna źle dobrana albo źle zamontowana część potrafi przywrócić problem szybciej, niż zdąży się skończyć jazda próbna. Jeśli trzymać się numeru OE, sprawdzić chłodnicę, uszczelnienia i czujniki, naprawa zwykle jest trwała i przewidywalna.
