Ten tekst wyjaśnia budowę układu kierowniczego, pokazuje rolę poszczególnych części i pomaga zrozumieć, kiedy zużycie zaczyna wpływać na prowadzenie auta. Patrzę na ten temat od strony praktycznej: co naprawdę przenosi ruch z kierownicy na koła, które elementy zużywają się najszybciej i co warto sprawdzić, zanim kupisz części. To przyda się zarówno przy diagnostyce, jak i przy rozsądnej ocenie naprawy.
Najważniejsze elementy i ich rola w prowadzeniu auta
- Kierownica, kolumna i wał pośredni przenoszą ruch kierowcy do przekładni, a przy okazji wpływają na bezpieczeństwo podczas zderzenia.
- Przekładnia kierownicza zamienia obrót kierownicy na ruch liniowy, który steruje kołami.
- Drążki i końcówki drążków łączą przekładnię ze zwrotnicami i odpowiadają za precyzję skrętu oraz zbieżność.
- Wspomaganie może być hydrauliczne, elektrohydrauliczne albo elektryczne, a każdy wariant ma inne części eksploatacyjne.
- Najczęstsze objawy zużycia to luz, stuki, ściąganie, cięższa praca kierownicy i nierówne zużycie opon.
- Po wymianie części wpływających na geometrię trzeba ustawić zbieżność, inaczej naprawa szybko straci sens.
Z czego składa się układ kierowniczy
Jeśli rozłożyć ten układ na prostsze części, od razu widać, że nie chodzi wyłącznie o samą kierownicę. W praktyce pracuje tu kilka podzespołów, które tworzą jeden łańcuch: od rąk kierowcy, przez kolumnę i przekładnię, aż po zwrotnice kół. Sam układ różni się detalami zależnie od modelu auta, ale logika działania pozostaje podobna.
| Element | Co robi | Co zużywa się najczęściej |
|---|---|---|
| Kierownica | Jest punktem wejścia dla ruchu kierowcy i przekazuje moment obrotowy dalej. | Najczęściej zużywa się nie sama obręcz, tylko jej mocowanie i okolice kolumny. |
| Kolumna kierownicza | Łączy kierownicę z przekładnią i w wielu autach pełni też funkcję bezpieczeństwa biernego. | Krzyżaki, przeguby i łożyskowanie mogą dostać luzu. |
| Wał pośredni | Przenosi ruch w autach, w których kolumna i przekładnia nie są ustawione w jednej linii. | Przeguby i połączenia wielowypustowe. |
| Przekładnia kierownicza | Zmienia obrót kierownicy na ruch liniowy listwy. | Uszczelnienia, prowadnice, luz wewnętrzny, czasem zębatka. |
| Drążki kierownicze | Przenoszą ruch z przekładni do zwrotnic kół. | Przeguby i gwinty regulacyjne. |
| Końcówki drążków | Łączą drążek ze zwrotnicą i pozwalają kołu skręcać pod odpowiednim kątem. | Przegub kulowy i osłona przeciwpyłowa. |
| Zwrotnice i ramiona zwrotnic | Przekazują skręt na piasty i koła. | Same elementy mają zwykle dużą trwałość, ale cierpią po kolizjach i przy wybitych przegubach. |
| Wspomaganie | Zmniejsza siłę potrzebną do skrętu. | Pompa, silnik elektryczny, sterownik, przewody, uszczelnienia albo płyn. |
Gdy patrzę na ten układ jako całość, najbardziej liczy się nie liczba części, tylko ich wzajemne dopasowanie. Jedna wybita końcówka potrafi zepsuć precyzję całego prowadzenia, dlatego następna część tekstu pokazuje, jak ten ruch jest faktycznie przenoszony na koła.
Jak ruch z kierownicy trafia do kół
W teorii wszystko wygląda prosto: obracasz kierownicę, a koła skręcają. W praktyce po drodze dzieje się więcej. Najpierw moment obrotowy trafia do kolumny kierowniczej, potem przez wał pośredni do przekładni, a ta zamienia obrót na ruch liniowy listwy. Dopiero drążki i końcówki przekazują ten ruch do zwrotnic, które ustawiają koła pod właściwym kątem.
- Kierowca obraca kierownicę i wytwarza moment skrętu.
- Kolumna i wał pośredni przekazują go do przekładni.
- Przekładnia, najczęściej zębatkowa, przesuwa listwę w lewo lub w prawo.
- Drążki kierownicze przenoszą ten ruch na zwrotnice.
- Koła ustawiają się pod odpowiednim kątem i auto zmienia tor jazdy.
W autach ze wspomaganiem dochodzi jeszcze elektronika lub hydraulika, która tylko odciąża kierowcę. Sama idea pozostaje jednak ta sama: mechanika nadal wykonuje podstawową pracę, a wspomaganie jedynie pomaga ją wykonać lżej i szybciej. To dobre miejsce, by przejść do porównania najważniejszych typów wspomagania.
Różne typy wspomagania i co oznaczają w praktyce
Wspomaganie nie jest jednym rozwiązaniem, które wygląda tak samo w każdym aucie. Najczęściej spotkasz trzy warianty: hydrauliczne, elektrohydrauliczne i elektryczne. Różnią się budową, liczbą części eksploatacyjnych i tym, jak zachowują się podczas jazdy.
| Typ wspomagania | Główne części | Plusy | Ograniczenia |
|---|---|---|---|
| Hydrauliczne | Pompa, zbiornik płynu, przewody, zawór, przekładnia z siłownikiem | Naturalne wyczucie, sprawdzone rozwiązanie, dobre do większych obciążeń | Więcej przewodów i uszczelnień, możliwe wycieki, obciążenie silnika |
| Elektrohydrauliczne | Układ hydrauliczny z pompą napędzaną silnikiem elektrycznym | Lepiej współpracuje z systemami start-stop i nie wymaga stałego napędu z paska | Łączy w sobie wady obu światów, bo ma i hydraulikę, i elektronikę |
| Elektryczne | Silnik elektryczny, sterownik, czujnik momentu skrętu, czasem przekładnia zintegrowana z kolumną lub listwą | Wyższa sprawność, mniej płynu, łatwiejsza współpraca z asystentami jazdy | Więcej zależności od elektroniki i diagnostyki komputerowej |
W nowych konstrukcjach coraz częściej spotykam układy elektryczne, bo są lżejsze, oszczędniejsze i łatwiej je połączyć z systemami bezpieczeństwa. Bosch pokazuje kilka wariantów EPS, od rozwiązań kolumnowych po wersje montowane przy przekładni, i to dobrze oddaje kierunek rozwoju: mniej hydrauliki, więcej sterowania elektronicznego. To jednak nie zmienia faktu, że najbardziej obciążone mechanicznie części nadal zużywają się po staremu.
Które części zużywają się najszybciej
Jeśli miałbym wskazać elementy, które najczęściej zaczynają dawać objawy, na pierwszym miejscu postawiłbym końcówki drążków i same drążki kierownicze. To właśnie one pracują najbliżej koła, zbierają najwięcej drgań i są mocno narażone na brud, wodę oraz uderzenia od nierówności. W praktyce to one często zdradzają pierwszy luz w układzie.

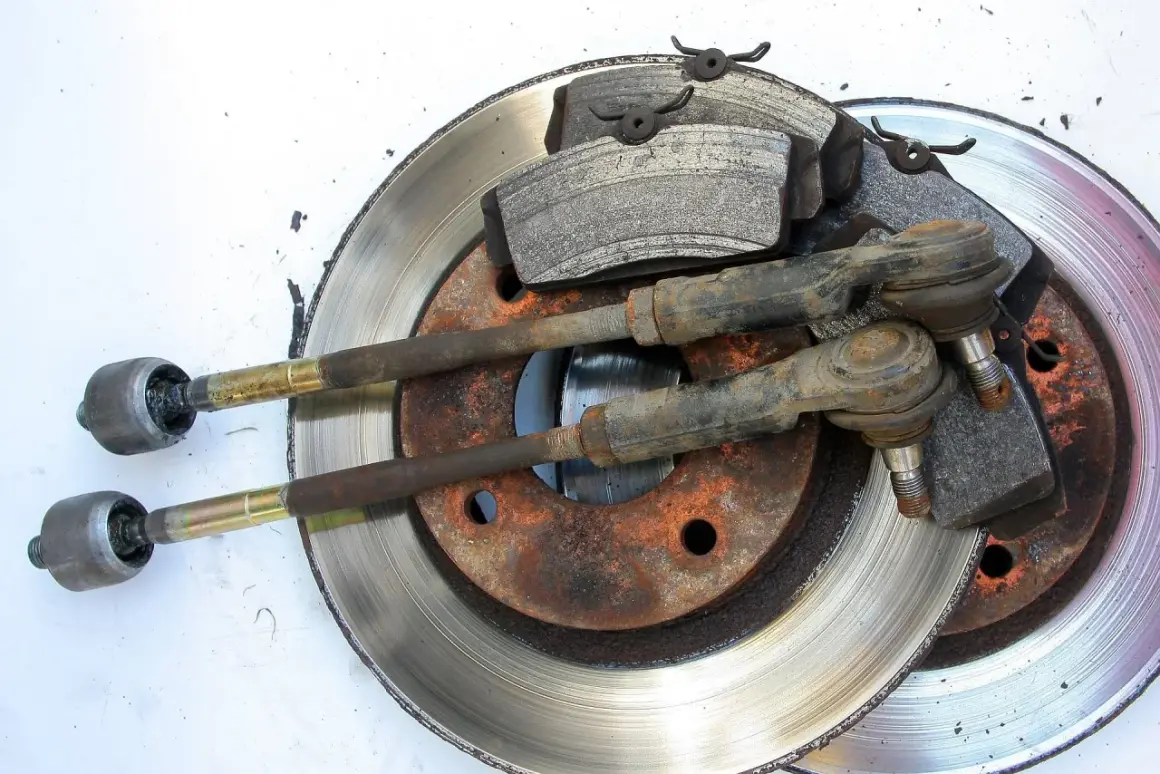

Końcówki drążków
Zużyta końcówka zwykle daje o sobie znać stukiem na nierównościach, niepewnym prowadzeniem i pogorszeniem precyzji skrętu. Jeśli osłona pęknie, do przegubu zaczyna wchodzić woda i brud, a wtedy zużycie przyspiesza wyraźnie. To niewielka część, ale jej stan ma bezpośredni wpływ na bezpieczeństwo.
Drążki wewnętrzne
Ich zużycie bywa mniej oczywiste, bo nie zawsze słychać wyraźny stuk. Częściej pojawia się uczucie „pływania” auta, delikatny luz na kierownicy albo nierówne reagowanie na skręt. Przy oględzinach zwracam uwagę na stan gwintów i osłon, bo uszkodzenie gumy zwykle oznacza, że problem jest już głębiej.
Przekładnia kierownicza
Jeśli luz nie pochodzi z końcówek ani drążków, podejrzenie często pada na samą przekładnię. Objawami są wyraźny luz jałowy, przeskakiwanie, wyciek płynu z okolic osłon albo metaliczne stuki przy szybkim ruchu kierownicą. W wielu przypadkach da się ją zregenerować, ale nie każda przekładnia nadaje się do ratowania.
Przeczytaj również: Jakie powinny być węże od chłodnicy, aby uniknąć problemów z silnikiem
Wspomaganie i jego osprzęt
W hydraulice najczęściej problemem jest pompa, uszczelnienie albo przewód. W EPS częściej zawodzi czujnik, sterownik lub sam silnik wspomagający. Objawy są różne, ale efekt dla kierowcy podobny: kierownica robi się cięższa, wspomaganie działa nierówno albo wyłącza się całkowicie.
Najważniejsza lekcja jest prosta: nie każda usterka zaczyna się tam, gdzie ją słychać. Dlatego obok samych części równie ważne jest to, jak rozpoznać pierwsze symptomy, zanim problem przejdzie w kosztowniejszą naprawę.
Objawy zużycia, których nie warto ignorować
Układ kierowniczy rzadko psuje się nagle bez żadnego ostrzeżenia. Zwykle wcześniej pojawiają się sygnały, które łatwo przeoczyć, jeśli jeździ się codziennie tym samym autem. Ja zawsze traktuję je poważnie, bo w tej części samochodu drobny luz szybko przeradza się w większy problem.
- Luz na kierownicy - ruch kierownicą nie przekłada się od razu na skręt kół, co sugeruje zużycie końcówek, drążków, krzyżaka albo przekładni.
- Stuki podczas skrętu lub na nierównościach - najczęściej wskazują na wybite przeguby, luzy w końcówkach lub zużyte mocowania.
- Ściąganie auta w jedną stronę - bywa skutkiem złej geometrii, ale też wyrobionych elementów układu kierowniczego albo nierównych opon.
- Cięższa praca kierownicy - często wiąże się z problemem wspomagania, niskim poziomem płynu, uszkodzoną pompą lub usterką elektryczną.
- Nierówne zużycie opon - to sygnał, że zbieżność albo prowadzenie kół nie jest już prawidłowe.
- Wycieki pod autem lub wilgoć w osłonie - mogą oznaczać uszkodzenie przekładni, przewodu albo uszczelnienia.
Jeżeli któryś z tych objawów pojawia się po naprawie zawieszenia, uderzeniu w krawężnik albo po pracy przy przednim pasie auta, nie odkładałbym kontroli na później. W takim momencie przechodzę od objawów do decyzji: co wymienić, co regenerować i jak dobrać właściwą część.
Jak dobrać części i nie zrobić sobie drugiej naprawy
Przy układzie kierowniczym najwięcej błędów wynika nie z samego montażu, tylko z pomyłki przy doborze części. Dwie części wyglądające podobnie mogą różnić się długością, skokiem, typem wspomagania albo mocowaniem osłon. Dlatego nie kupuję elementów „na oko”, nawet jeśli sprzedawca twierdzi, że pasują do większości wersji.
- Sprawdź numer VIN - to najpewniejszy sposób dopasowania przekładni, końcówek i osprzętu.
- Porównaj stronę montażu i wersję auta - różnice między lewą i prawą stroną bywają istotne nawet w drobnych częściach.
- Ustal typ wspomagania - hydraulika, EPS i elektrohydraulika mają inne elementy i inne punkty awarii.
- Oceń stan osłon - pęknięta guma często oznacza, że sama część pracowała już w złych warunkach.
- Nie pomijaj geometrii - po wymianie końcówek, drążków lub przekładni ustawienie kół jest obowiązkowe.
- Przy EPS licz się z diagnostyką - czasem trzeba odczytać błędy, wykonać adaptację lub skasować zapisane wartości.
W praktyce najbardziej opłaca się myśleć o tym układzie jako o zestawie współpracujących części, a nie o pojedynczym elemencie. Jeśli końcówka jest już zużyta, a osłona na przekładni sparciała, sam montaż nowej części bez kontroli geometrii i reszty połączeń daje tylko krótkotrwały efekt. Ta zasada jest szczególnie ważna po naprawach przodu auta, kiedy łatwo skupić się na wyglądzie, a pominąć mechanikę ukrytą za nadkolami i zderzakiem.
Dlaczego stan osłon i geometria decydują o trwałości całego układu
Jeśli miałbym wskazać dwa najczęściej niedoceniane tematy, byłyby to osłony i geometria. Osłona przeciwpyłowa kosztuje niewiele w porównaniu z przekładnią, a potrafi zdecydować o tym, czy do środka dostanie się brud, woda i sól. Z kolei źle ustawiona zbieżność potrafi zniszczyć nawet nowe końcówki i opony szybciej, niż kierowca zdąży zauważyć problem.
Dlatego po każdej ingerencji w drążki, końcówki, przekładnię albo elementy przedniego zawieszenia patrzę na cały przód auta jak na jeden system. Dobra część bez poprawnego montażu i ustawienia geometrii nie da pełnego efektu, a drobne zaniedbanie zwykle wraca w postaci luzu, ściągania albo nierównego zużycia ogumienia. Właśnie tu najłatwiej odróżnić naprawę pozorną od naprawdę skutecznej.
