Układ ABS to jedna z tych części bezpieczeństwa, które po prostu mają działać wtedy, gdy kierowca nie ma już czasu na kalkulacje. Dzięki niemu koła nie blokują się przy ostrym hamowaniu, a auto pozostaje sterowne, co ma znaczenie nie tylko na mokrej nawierzchni, ale też po naprawach przy kołach, w nadkolach i przy elementach zawieszenia. W tym tekście rozkładam system na konkretne części, pokazuję typowe objawy usterek i podpowiadam, jak dobrać właściwy element bez przepłacania za niepotrzebny moduł.
Najważniejsze rzeczy, które warto wiedzieć o układzie ABS przed zakupem części
- ABS zapobiega blokowaniu kół przez chwilowe odpuszczanie i ponowne budowanie ciśnienia hamowania.
- Najczęściej pracują tu czujniki prędkości kół, blok hydrauliczny, sterownik i element sygnałowy przy kole.
- Wielu kierowców myli awarię czujnika z uszkodzeniem całego modułu, a to najdroższy możliwy błąd.
- Przy doborze części liczą się numer OE, VIN, typ czujnika i wersja piasty lub łożyska.
- Po naprawie w nadkolu trzeba sprawdzić nie tylko błędy, ale też wiązkę, mocowanie i czystość pierścienia sygnałowego.
Jak ABS działa podczas gwałtownego hamowania
W praktyce ABS robi jedną rzecz bardzo dobrze: nie pozwala, by koło stanęło w miejscu i zaczęło sunąć po nawierzchni jak sanki. Czujniki prędkości kół zbierają dane o obrotach, sterownik porównuje sygnały, a blok hydrauliczny na ułamek sekundy zmniejsza ciśnienie na tym kole, które zaraz się zablokuje. Bosch opisuje ten układ jako system, w którym hydraulika, zawory, pompa i sterownik pracują razem, a modulacja ciśnienia może zachodzić nawet do 40 razy na sekundę.
To dlatego na pedale często czuć pulsowanie, a kierowca słyszy charakterystyczne cykanie lub szum pompy. Tego nie należy interpretować jako usterki, o ile pojawia się wyłącznie podczas mocnego hamowania na śliskiej nawierzchni. NHTSA zwraca przy tym uwagę na ważny niuans: ABS poprawia sterowność i zwykle skraca drogę hamowania na większości nawierzchni, ale na luźnym żwirze czy świeżym, sypkim śniegu może zachować się inaczej niż oczekuje kierowca. Właśnie dlatego system jest tak dobry w realnej jeździe, a nie tylko w teorii.
Jeśli patrzę na ABS z perspektywy części, to zawsze zaczynam od pytania: który element naprawdę przestał działać, a który tylko został obciążony błędem z innego miejsca. To prowadzi prosto do budowy systemu.
Z jakich części składa się układ ABS
W większości aut osobowych układ nie jest jednym „modułem”, tylko zestawem kilku elementów, które muszą ze sobą współpracować. Najczęściej spotykam cztery grupy części: czujniki prędkości kół, element sygnałowy przy kole, blok hydrauliczny ze sterownikiem oraz instalację elektryczną z bezpiecznikami i złączami.

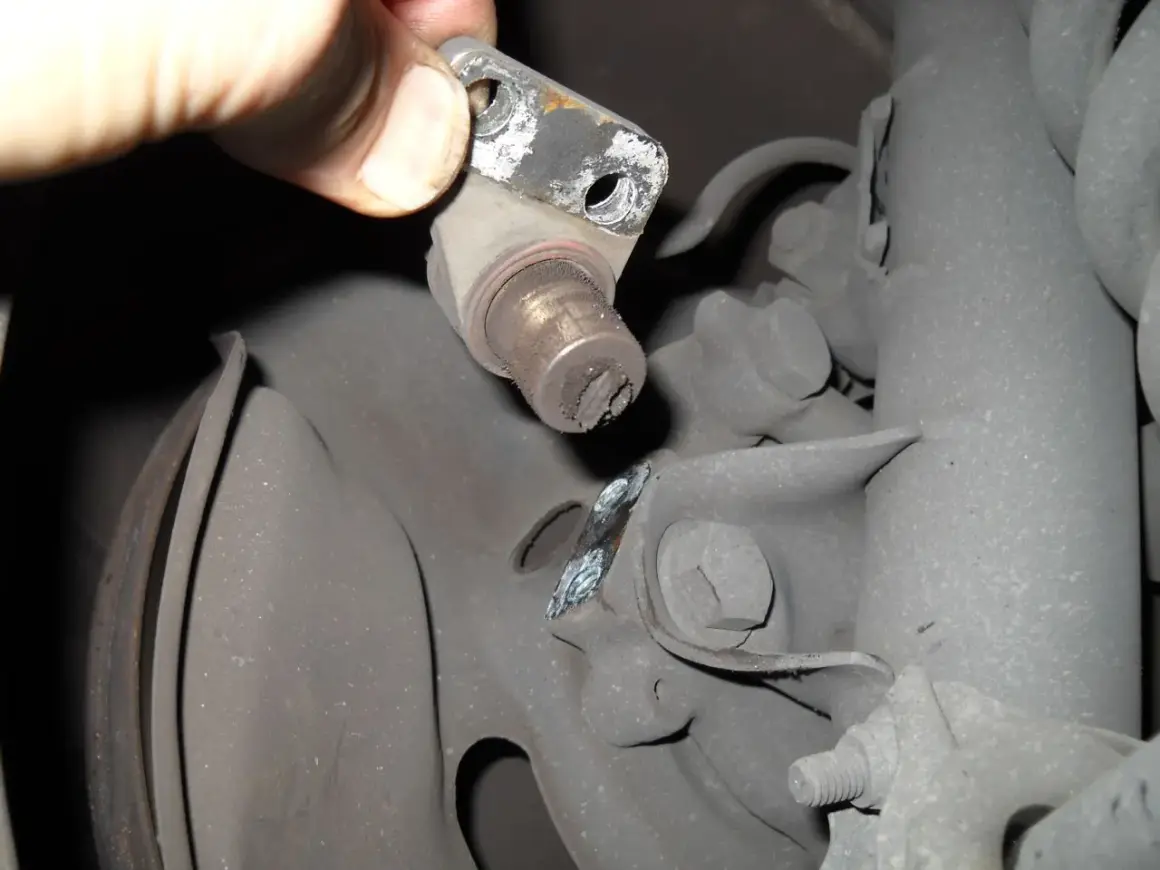

Czujniki prędkości kół
To podstawowy element pomiarowy. Czujnik odczytuje prędkość obrotową koła i przekazuje ją do sterownika. W nowszych autach częściej są to czujniki aktywne, a w starszych można jeszcze spotkać rozwiązania indukcyjne. Różnica ma znaczenie przy zakupie, bo dwa czujniki wyglądające podobnie mogą pracować zupełnie inaczej.
Blok hydrauliczny i sterownik
To serce całego układu. Blok hydrauliczny steruje ciśnieniem hamowania, a elektronika decyduje, kiedy je zmniejszyć, utrzymać lub znów podnieść. Gdy ktoś mówi o „module ABS”, zwykle chodzi właśnie o ten zespół. Z mojego doświadczenia to część, którą wymienia się najrzadziej, ale jeśli już pada, naprawa jest zdecydowanie droższa niż wymiana pojedynczego czujnika.
Przeczytaj również: Jakie powinny być węże od chłodnicy, aby uniknąć problemów z silnikiem
Pierścień sygnałowy i wiązka
W wielu autach sygnał dla czujnika powstaje na pierścieniu impulsowym albo w magnetycznym enkoderze zintegrowanym z łożyskiem. To ważne, bo przy wymianie piasty nie kupuje się już tylko „łożyska”, lecz także elementu odpowiedzialnego za odczyt prędkości. Do tego dochodzi przewód, wtyczka i mocowanie w nadkolu. Jeden pęknięty klips albo zaśniedziałe złącze potrafi wywołać objawy podobne do awarii elektroniki.
Takie rozbicie systemu na części ułatwia diagnozę. Kolejny krok to rozpoznanie, co właściwie uszkodziło się w konkretnym samochodzie.
Które elementy psują się najczęściej i jak je rozpoznać

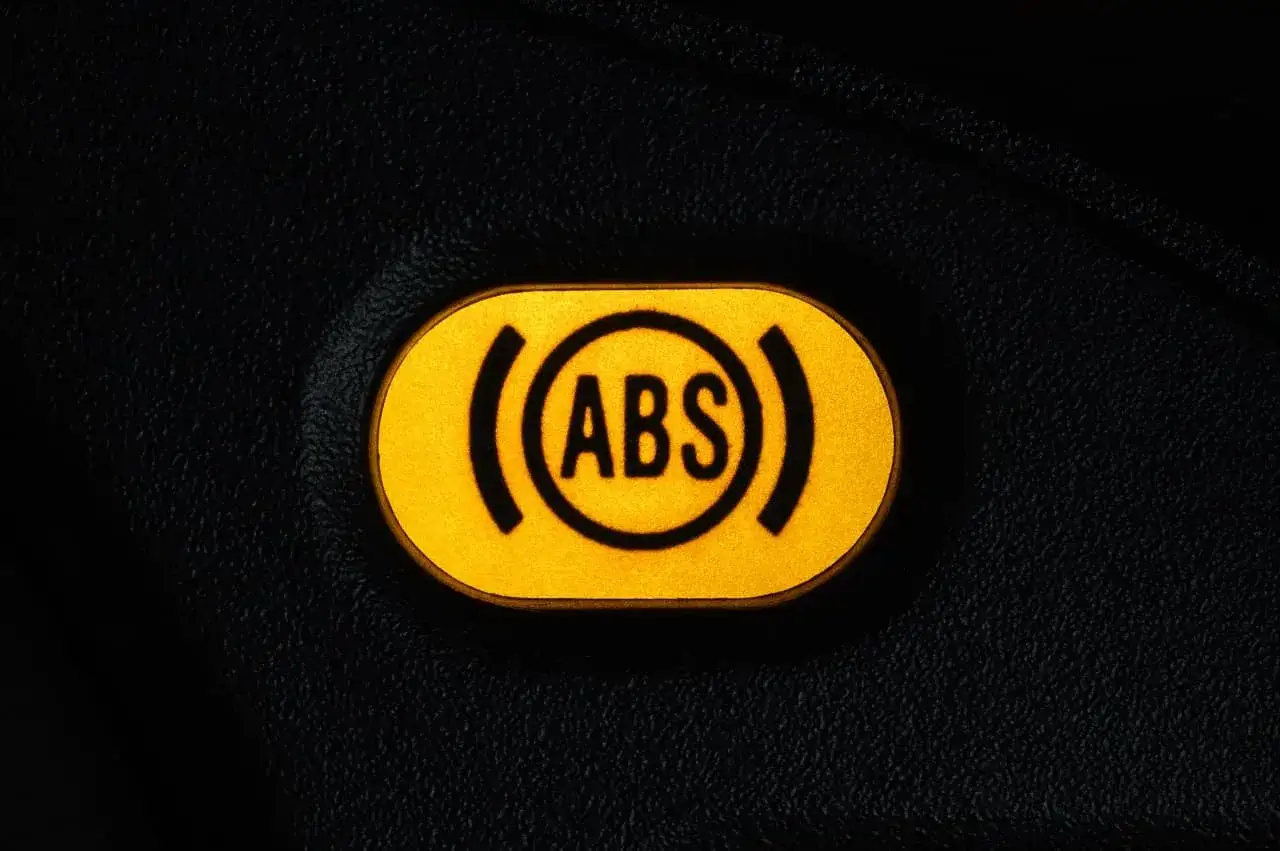

Ja zaczynam od pytania, kiedy kontrolka się zapala, bo to zwykle szybciej wskazuje winowajcę niż sam kod błędu. Inaczej wygląda usterka, która pojawia się od razu po uruchomieniu silnika, inaczej ta, która wychodzi dopiero po ruszeniu, a jeszcze inaczej problem ujawniający się po myjni, jeździe po dziurach albo po naprawie zawieszenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Kontrolka ABS i ESP zapala się po ruszeniu | Czujnik prędkości koła albo pierścień sygnałowy | Wtyczkę, przewód, odstęp czujnika i odczyt prędkości na diagnostyce |
| ABS włącza się na równym, suchym asfalcie bez powodu | Zakłócony sygnał z koła | Łożysko, korozję pierścienia, zabrudzenie lub uszkodzenie enkodera |
| Wiele kontrolek naraz i brak komunikacji z modułem | Zasilanie, masa lub sterownik | Bezpieczniki, przekaźniki, wiązkę i logikę błędów w sterowniku |
| Pedał hamulca zachowuje się dziwnie, a pompa pracuje nietypowo | Blok hydrauliczny lub zawór regulacyjny | Test wykonawczy, zasilanie pompy i stan płynu hamulcowego |
Najczęstszy błąd polega na tym, że ktoś od razu zamawia cały moduł, bo „ABS się świeci”. W praktyce dużo częściej winny bywa czujnik, wiązka albo element przy piaście. Jeśli auto po naprawie nadkola albo wymianie łożyska zaczęło zgłaszać błąd, szukam przede wszystkim mechanicznego uszkodzenia albo zabrudzenia w miejscu odczytu. To oszczędza czas i pieniądze, a przy okazji zmniejsza ryzyko wymiany dobrego elementu.
Warto też pamiętać, że jeden uszkodzony czujnik potrafi uruchomić lawinę objawów w systemach, które korzystają z tych samych danych, czyli w ESP i kontroli trakcji. Dlatego przed zakupem nowej części trzeba wiedzieć nie tylko, co świeci się na desce, ale też skąd naprawdę pochodzi błąd.
Jak dobrać właściwą część do swojego auta
Przy ABS-ie nie kupuję części „na oko”. Zbyt wiele elementów wygląda podobnie, a różni się szczegółami, które decydują o zgodności. Najpierw sprawdzam numer VIN i numer OE, a dopiero potem porównuję zdjęcia, wtyczkę, długość przewodu i sposób mocowania. To szczególnie ważne przy czujnikach prędkości kół oraz łożyskach z wbudowanym enkoderem.
- Numer OE daje najlepszy punkt odniesienia, bo prowadzi do części przewidzianej dla konkretnej wersji auta.
- Typ czujnika musi pasować do układu w samochodzie, czyli do rozwiązania aktywnego albo pasywnego.
- Strona montażu ma znaczenie przy czujnikach, łożyskach i wiązkach prowadzonych osobno dla lewej i prawej strony.
- Wersja wyposażenia bywa istotna, bo auta z innym napędem, ESP albo większymi hamulcami mogą mieć odmienny osprzęt.
- Stan piasty i gniazda trzeba ocenić razem z częścią, bo nowy czujnik nie naprawi korozji, luzu ani uszkodzonego enkodera.
W samochodach po naprawach blacharsko-lakierniczych zwracam jeszcze uwagę na coś, co łatwo przeoczyć: przewody i złącza w nadkolu. Jeśli podczas lakierowania, konserwacji albo uszczelniania nadkola doszło do zabrudzenia gniazda czujnika, nadmiaru masy albo przetarcia wiązki, nawet poprawnie dobrana część nie zadziała tak, jak powinna. Właśnie tutaj praktyka serwisowa łączy się z jakością wykonania naprawy, co na takim serwisie jak czesciwkolorze.pl ma realne znaczenie.
Najkrócej: dobór ABS-u to nie zakup „pod model”, tylko pod konkretną wersję i konkretny punkt montażowy. Dzięki temu unikniesz zwrotów, błędnych kodów i niepotrzebnego rozbierania auta drugi raz.
Czego nie robić przy wymianie i diagnostyce
Przy ABS-ie można łatwo stracić czas na złej diagnozie. Najbardziej kosztowne pomyłki widzę wtedy, gdy ktoś kasuje błędy bez sprawdzenia danych bieżących, kupuje przypadkowy zamiennik albo traktuje czujnik i moduł hydrauliczny jak jeden i ten sam problem. To trzy różne scenariusze i trzy różne poziomy kosztów.
- Nie wymieniam całego modułu, jeśli nie mam potwierdzenia, że problem leży po stronie sterownika lub pompy.
- Nie dobieram czujnika wyłącznie po roczniku auta, bo w jednej generacji mogły występować różne rozwiązania.
- Nie czyszczę elementu odczytu agresywnie metalową szczotką, jeśli mam do czynienia z magnetycznym enkoderem w łożysku.
- Nie ignoruję luzu łożyska, bo luźna piasta zmienia odczyt i potrafi wygenerować fałszywy błąd ABS-u.
- Nie pomijam odpowietrzania i procedury serwisowej, jeżeli był ruszany blok hydrauliczny albo przewody hamulcowe.
W praktyce szczególnie ważne jest to po pracach przy kole, zawieszeniu albo nadkolu. Jeśli po naprawie lakierniczej albo blacharskiej kontrolka zapala się dopiero po kilku metrach jazdy, bardzo często winny jest nie sam sterownik, tylko mechaniczny sygnał z koła: zabrudzony pierścień, źle osadzony czujnik albo przewód, który ociera o element zawieszenia. Tego nie widać na pierwszy rzut oka, ale da się to szybko wychwycić na diagnostyce i oględzinach.
Dobra zasada brzmi prosto: zanim zamówisz drogi element, upewnij się, że instalacja, piasta i miejsce montażu są równie dobre jak nowa część.
Jak utrzymać układ ABS w dobrej kondycji po naprawie
Po wymianie części nie kończę tematu na zgaszonej kontrolce. Sprawdzam jeszcze logikę błędów, odczyt prędkości z każdego koła i zachowanie auta podczas krótkiej jazdy próbnej. Jeśli wszystko jest poprawne, dopiero wtedy uznaję naprawę za zamkniętą.
- Kontroluję, czy wiązka w nadkolu jest dobrze poprowadzona i nie ociera o koło ani amortyzator.
- Po sezonie zimowym sprawdzam złącza pod kątem soli, korozji i wilgoci.
- Przy każdej pracy przy piaście lub łożysku oglądam pierścień sygnałowy i stan mocowania czujnika.
- Nie ignoruję nietypowego pulsowania pedału na czystym, suchym asfalcie, bo to często pierwszy sygnał problemu.
- Po pracach lakierniczych i konserwacyjnych upewniam się, że w okolicy nadkola nie ma nadmiaru materiału, który mógłby zakłócić odczyt.
Najlepiej traktować ABS jak system, który lubi czystość, poprawne mocowanie i zgodność części, a nie improwizację. Jeśli zadbasz o czujnik, piastę, wiązkę i blok hydrauliczny, układ odwdzięczy się tym, do czego został stworzony: stabilnym hamowaniem i przewidywalnym zachowaniem auta wtedy, gdy liczą się sekundy.
