Silnik nie oddaje momentu równomiernie: każdy zapłon przyspiesza wał korbowy, a między impulsami wał znów zwalnia. Właśnie dlatego stosuje się tłumik drgań skrętnych - żeby wygładzić te wahania, odciążyć pasek osprzętu i nie dopuścić do uszkodzeń alternatora, rolek czy samego wału. Poniżej rozkładam temat na praktyczne części: działanie, objawy zużycia, dobór właściwej wersji i zasady wymiany.
Najważniejsze rzeczy o tym elemencie w silniku warto znać od razu
- To element montowany na wale korbowym, który tłumi pulsacje momentu i chroni napęd osprzętu przed przeciążeniem.
- Najczęściej pracuje jako koło pasowe z warstwą elastomeru, a w bardziej zaawansowanej wersji także z dodatkowym odsprzęgleniem.
- Zużycie zwykle zaczyna się od pęknięć, rozwarstwienia gumy, bicia koła i hałasu po stronie paska.
- Kontrola przy większym przeglądzie lub około 60 tys. km to rozsądne minimum, ale ostatecznie liczy się dokumentacja konkretnego silnika.
- Przy doborze najważniejsze są kod silnika, numer VIN, liczba rowków paska, średnica i typ wykonania koła.
- Przy wymianie warto od razu sprawdzić pasek, napinacz, rolki i śruby montażowe, bo samo nowe koło nie zawsze rozwiązuje problem.
Po co silnikowi taki element
W silniku spalinowym moment obrotowy nie pojawia się płynnie. Jak opisuje Schaeffler, wał korbowy w trakcie pracy ciągle przyspiesza i zwalnia, bo energia trafia do układu w krótkich impulsach, a nie w równym strumieniu. To właśnie te skoki obciążają napęd osprzętu, generują hałas i przyspieszają zużycie pasków, napinaczy oraz rolek.
W praktyce ten element ma dwa zadania. Po pierwsze, tłumi drgania skrętne samego wału. Po drugie, ogranicza przenoszenie tych pulsacji na osprzęt, który napędza alternator, pompę wody, sprężarkę klimatyzacji czy inne podzespoły. To nie jest zwykłe koło pasowe - jego rola polega na odfiltrowaniu problemu konstrukcyjnego, a nie tylko na przeniesieniu napędu.
Najłatwiej zauważyć sens takiego rozwiązania w silnikach, które pracują pod dużym obciążeniem, na biegu jałowym albo przy częstych zmianach obrotów. Tam szarpnięcia są bardziej odczuwalne, a układ osprzętu bez dodatkowego tłumienia dostaje po prostu więcej pracy. Żeby zobaczyć, jak to rozwiązanie jest zbudowane, trzeba zajrzeć do jego wnętrza.
Jak działa w układzie osprzętu

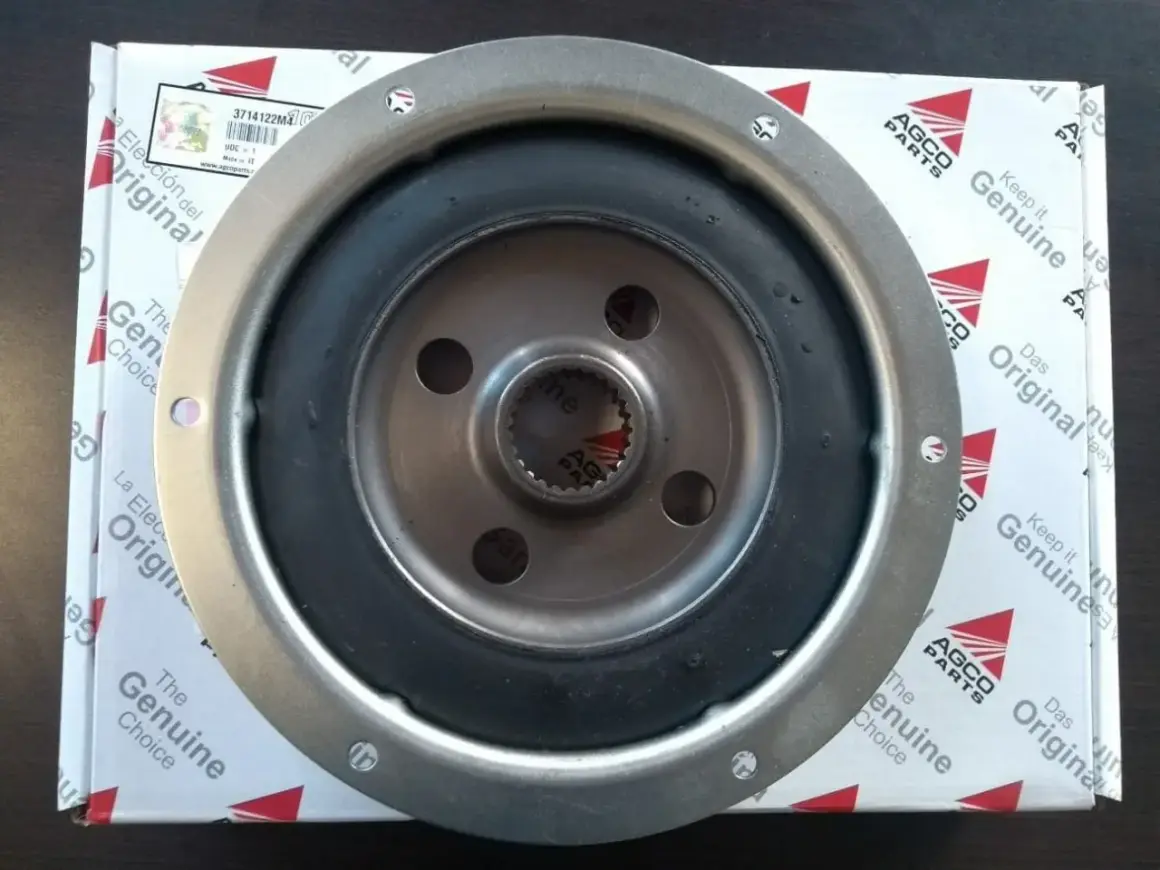

Najprostszy wariant wygląda jak złożone koło pasowe z dwóch części połączonych warstwą elastomeru. Pierścień wewnętrzny jest przykręcony do wału korbowego, a zewnętrzny prowadzi pasek. Pomiędzy nimi pracuje materiał gumowy lub elastomerowy, który pochłania część energii drgań i zamienia ją w ciepło. Dzięki temu pasek i osprzęt nie dostają tych samych impulsów, które powstają wewnątrz silnika.
W bardziej rozbudowanych konstrukcjach dochodzi dodatkowe odsprzęglenie. Taki wariant nie tylko tłumi drgania, ale też lepiej izoluje napęd paska od samego wału korbowego. Continental opisuje to rozwiązanie jako układ, w którym zewnętrzny i wewnętrzny pierścień współpracują z dodatkową warstwą gumową, a w części wersji pojawia się też funkcja swobodniejszej pracy napędu przy zmianach obciążenia. Efekt jest praktyczny: niższe napięcie paska, mniej hałasu i mniejsze obciążenie podzespołów pomocniczych.
| Wariant | Jak pracuje | Gdzie spotykam go najczęściej | Po co go stosuję |
|---|---|---|---|
| Stałe koło pasowe | Przenosi napęd bez tłumienia | Prostsze układy i starsze konstrukcje | Najtańsze rozwiązanie, ale bez ochrony przed drganiami |
| TVD | Między pierścieniami pracuje elastomer tłumiący | Wiele współczesnych silników, szczególnie mocniej obciążonych | Redukuje wibracje i hałas, wydłuża życie paska |
| TVDi | Dodatkowa warstwa izoluje napęd osprzętu od wału | Układy bardziej wymagające pod względem komfortu i trwałości | Jeszcze lepiej odcina pulsacje momentu i odciąża osprzęt |
To ważne rozróżnienie, bo nie każdy zamiennik spełnia tę samą funkcję. W jednym silniku wystarczy zwykłe tłumienie, w innym potrzebne jest już odsprzęglenie albo wersja z dodatkową funkcją biegu jałowego. Im lepiej rozumiem budowę, tym łatwiej później odróżnić prawidłową część od tej, która tylko wygląda podobnie.
Po czym poznać zużycie zanim dojdzie do awarii
Zużycie najczęściej zaczyna się powoli. Elastomer twardnieje pod wpływem temperatury, czasu i obciążeń, a potem pęka, kruszy się albo rozwarstwia. Z zewnątrz może to wyglądać niegroźnie, ale dla napędu paska to już realny problem. W materiałach serwisowych Continental zaleca kontrolę przy każdym większym przeglądzie albo mniej więcej co 60 tys. km, i to jest sensowny punkt odniesienia. Ja i tak nie czekałbym do kolejnego interwału, jeśli już słychać hałas albo widać uszkodzenia gumy.
| Objaw | Co zwykle oznacza | Dlaczego nie warto tego ignorować |
|---|---|---|
| Piszczenie lub chrobotanie z przodu silnika | Pasek pracuje nierówno albo koło ma bicie | Przyspieszone zużycie paska i rolek |
| Skaczący napinacz | Układ dostaje pulsacje momentu, których nie tłumi już elastomer | Napinacz i rolki pracują poza swoim zakresem |
| Wibracje na biegu jałowym | Napęd osprzętu przenosi drgania na nadwozie | Objaw może narastać wraz z uszkodzeniem koła |
| Pęknięcia, wybrzuszenia, rozwarstwienie gumy | Elastomer stracił elastyczność | To już sygnał do wymiany, nie do obserwacji |
| Gumowy pył lub ślady tarcia | Element zaczyna się rozpadać albo pracuje niesymetrycznie | Ryzyko awarii całego napędu rośnie bardzo szybko |
Ważny detal: część uszkodzeń widać dopiero po dokładniejszym oglądzie, czasem od strony, której nie widać przy szybkim sprawdzeniu z góry. Zdarza się też, że awaria zaczyna się od tyłu koła, a objawy pojawiają się dopiero później. Jeśli dojdzie do całkowitego rozwarstwienia, ucierpi nie tylko pasek, ale też napinacz i osprzęt, a w skrajnym przypadku można doprowadzić do bardzo poważnej awarii napędu.
Jak dobrać właściwy model bez zgadywania
Tu nie ma miejsca na dobór „na oko”. Ten element jest dopasowany do konkretnego silnika i jego charakterystyki, więc nawet niewielka różnica w średnicy, liczbie rowków czy rodzaju tłumienia może zmienić pracę całego układu. Continental wprost podkreśla, że tłumiki są przypisane do danego silnika i nie służą do uniwersalnego przenoszenia między modelami.
W praktyce zaczynam od kodu silnika i numeru VIN. Potem sprawdzam liczbę rowków paska, średnicę koła, rodzaj mocowania, typ śruby oraz to, czy potrzebna jest wersja z odsprzęgleniem. Jeśli w aucie występuje dodatkowa funkcja swobodniejszej pracy napędu, zwykły zamiennik bez tego rozwiązania nie będzie równoważny, nawet jeśli wizualnie pasuje.
| Co sprawdzam | Dlaczego to ważne | Typowy błąd |
|---|---|---|
| VIN i kod silnika | To najpewniejszy punkt odniesienia dla doboru | Zakup części „do podobnego rocznika” |
| Liczba rowków paska | Musi zgadzać się z resztą osprzętu | Dobór po samym zdjęciu ogłoszenia |
| Średnica i offset | Wpływa na geometrię całego napędu | Ignorowanie różnic kilku milimetrów |
| Typ wykonania | Decyduje, czy potrzebne jest zwykłe tłumienie, czy odsprzęglenie | Wybór tańszej wersji „bo wygląda tak samo” |
| Śruby i podkładki montażowe | Często są jednorazowe albo wymagają konkretnego typu | Zakładanie starych elementów mocujących |
Cena też bywa myląca. Na polskim rynku aftermarketowym można spotkać oferty od około 200-300 zł za prostsze rozwiązania do 700-800 zł i więcej za mocniejsze albo bardziej wyspecjalizowane wersje. To dobry przykład, dlaczego sam koszt nie mówi jeszcze nic o jakości dopasowania. W tej kategorii części liczy się nie tylko marka, ale przede wszystkim zgodność z konkretną charakterystyką silnika i układu paska.
Jak wygląda wymiana i gdzie najłatwiej popełnić błąd
Wymiana wydaje się prosta tylko z zewnątrz. W praktyce to operacja, przy której łatwo popełnić błąd w doborze części, momencie dokręcania albo ocenie stanu pozostałych elementów napędu. Dobrą wiadomością jest to, że wielu producentów dostarcza dziś zestawy z właściwymi elementami mocującymi, dzięki czemu nie trzeba składać wszystkiego z kilku osobnych pudełek.
Najczęstszy błąd, jaki widzę, to wymiana samego koła bez sprawdzenia reszty układu. Jeśli pasek jest już poszarpany, napinacz pracuje skokowo, a rolki mają luzy, nowa część nie rozwiąże problemu. Drugi błąd to ponowne użycie śrub rozciąganych albo podkładek, które producent przewidział do jednorazowego montażu. Trzeci - montaż bez sprawdzenia osiowości, przez co pasek od początku pracuje krzywo.
- Zawsze trzymam się momentu dokręcenia i procedury producenta, a nie „wyczucia ręki”.
- Wymieniam śruby i podkładki, jeśli przewiduje to instrukcja albo producent części.
- Sprawdzam pasek, napinacz, rolki prowadzące i ewentualny alternator ze sprzęgłem jednokierunkowym.
- Usuwam wycieki oleju lub płynu, bo zabrudzony elastomer szybciej traci właściwości.
- Po montażu obserwuję pracę napinacza na biegu jałowym i przy włączeniu obciążenia, na przykład klimatyzacji.
To właśnie na tym etapie wychodzi różnica między naprawą porządną a doraźną. Sama nowa część nie wystarczy, jeśli reszta układu już jest zmęczona. Gdy po wymianie nadal słychać napęd paska, nie zakładam od razu, że winny jest nowy element - najpierw sprawdzam, co w układzie jeszcze generuje drgania.
Co sprawdzam od razu po naprawie, żeby problem nie wrócił
Po montażu patrzę na trzy rzeczy. Pierwsza to równy bieg paska bez uciekania na bok. Druga to zachowanie napinacza - nie powinien tańczyć ani wykonywać gwałtownych skoków. Trzecia to dźwięk: jeśli po uruchomieniu silnika hałas nie znika albo zmienia się dopiero po rozgrzaniu, wracam do diagnostyki osprzętu, a nie tylko do samego koła.
Warto też pamiętać o warunkach eksploatacji. Silniki długo pracujące na biegu jałowym, jeżdżące z dużym obciążeniem osprzętu albo po modyfikacjach zwiększających moment obrotowy szybciej pokazują słabości całego układu. Jeśli widzę takie okoliczności, kontrolę planuję wcześniej niż w typowym aucie miejskim. To właśnie w praktyce odróżnia część dobraną poprawnie od tej, która tylko pasuje wymiarami.
Gdy patrzę na ten element rozsądnie, nie traktuję go jak drobiazgu z katalogu. To jeden z tych podzespołów, które nie są widoczne na co dzień, ale bardzo mocno decydują o trwałości paska, kulturze pracy silnika i kosztach kolejnych napraw. Jeśli pracuje prawidłowo, prawie nikt go nie zauważa. Jeśli zaczyna się zużywać, szybko potrafi pociągnąć za sobą cały napęd osprzętu.
