W układzie klimatyzacji samochodowej nie ma miejsca na „na oko”. Przy czynniku R1234yf liczy się dokładna masa, bo zbyt mały ubytek obniża wydajność chłodzenia, a zbyt duża ilość szybko podnosi ciśnienie i obciąża sprężarkę. Poniżej pokazuję, jak korzystać z tabeli ilości czynnika klimatyzacji r1234yf bez zgadywania, gdzie znaleźć właściwą wartość dla konkretnego auta i które błędy najczęściej psują cały serwis.
Najkrótsza droga do poprawnego napełnienia układu
- Wartość czynnika sprawdzaj zawsze na tabliczce pod maską albo w karcie serwisowej, nie po samym roczniku auta.
- R1234yf napełnia się masą w gramach; w wielu autach spotyka się zakres od ok. 350 do 700 g, ale większe układy potrafią wymagać więcej.
- Obok czynnika zwykle podawany jest też typ i ilość oleju, np. PAG 46yf albo POE w hybrydach i autach elektrycznych.
- W serwisie liczy się próżnia, test szczelności i odmierzenie ilości co do grama, a nie „dolewka aż będzie zimniej”.
- Jeśli układ był otwierany, sama tabela nie wystarczy, bo trzeba jeszcze ocenić nieszczelność i stan osuszacza.
Gdzie sprawdzić właściwą ilość czynnika

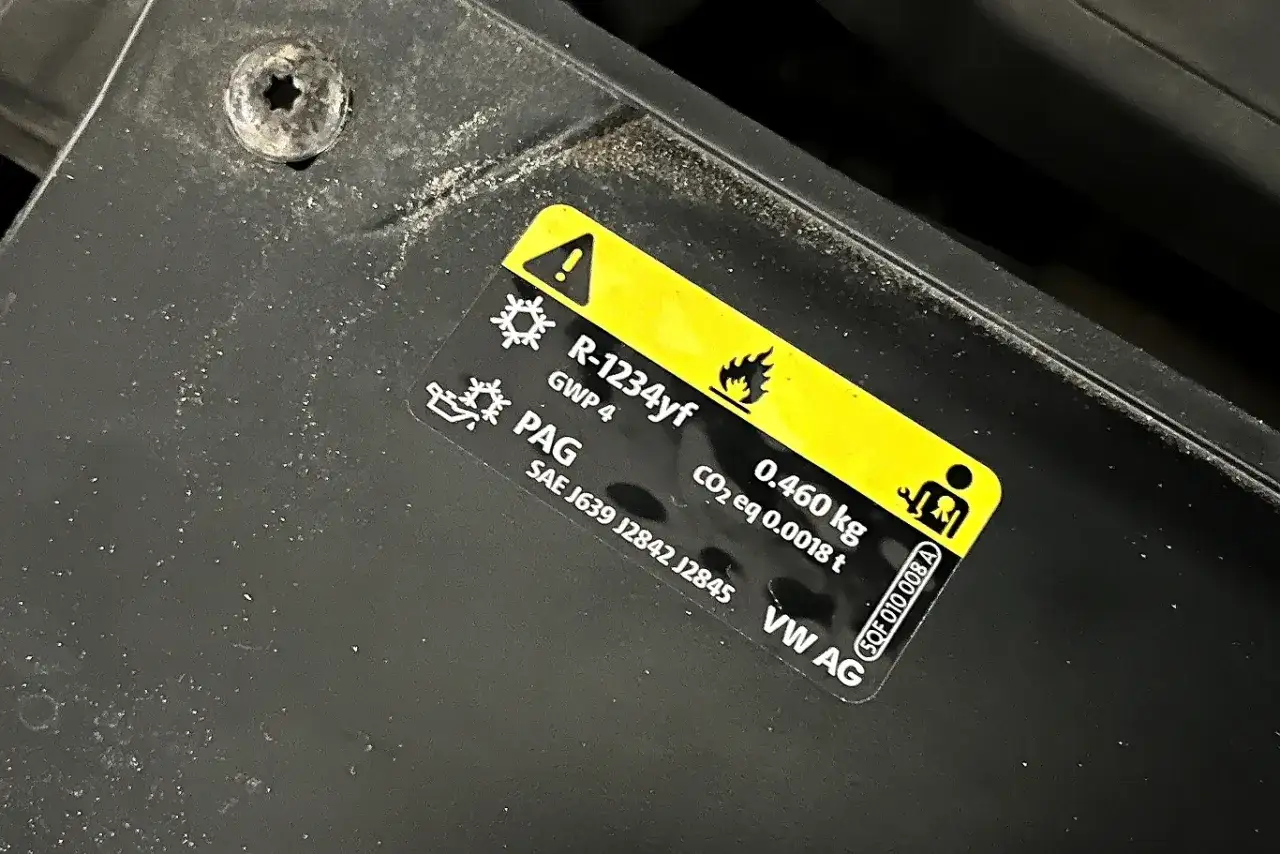

Ja zawsze zaczynam od tabliczki serwisowej pod maską. To właśnie tam producent podaje typ czynnika, nominalną ilość, często także rodzaj oleju oraz czasem dodatkowe uwagi dla wersji z tylnym parownikiem albo napędem hybrydowym. W nowszych układach R1234yf taka etykieta jest standardem, bo system musi być opisany jednoznacznie, bez zgadywania na podstawie samego modelu lub rocznika.
To ważne, bo dwa podobne auta mogą mieć zupełnie inną pojemność układu. W praktyce różnice wynikają z wielkości skraplacza, długości przewodów, obecności tylnej klimatyzacji, a czasem także z rodzaju sprężarki lub zastosowanego wymiennika ciepła. Właśnie dlatego sama tabela dla modelu auta jest tylko punktem odniesienia, a nie świętą prawdą. Jeśli masz wątpliwość, najlepiej sprawdzić też instrukcję serwisową po numerze VIN.
Warto pamiętać o jeszcze jednym szczególe: złącza serwisowe w układach R1234yf są celowo inne niż w R134a. To zabezpieczenie przed pomyłką i mieszaniem czynników, a nie detal dla upartych techników. Jeżeli ktoś próbuje podłączyć niewłaściwy sprzęt, zwykle już sam kształt złącza pokazuje, że coś się nie zgadza. To dobrze, bo tu pomyłka kosztuje więcej niż kilka minut przy sprawdzaniu danych.
Jak czytać tabelę napełnienia R1234yf
W takich zestawieniach najważniejsze są trzy rzeczy: rodzaj czynnika, masa w gramach i typ oleju. Jeśli widzisz zapis w stylu „R1234yf 500 ±30”, oznacza to wartość nominalną 500 g z tolerancją 30 g. W serwisie nie chodzi więc o przypadkowe „do pełna”, ale o konkretną masę, którą stacja klimatyzacji odmierza po odzysku i próżniowaniu układu.
Przeczytaj również: Ile kosztuje wymiana oleju w samochodzie? Sprawdź, aby zaoszczędzić!
Najczęstsze oznaczenia, które warto rozumieć
| Oznaczenie w tabeli | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| R1234yf 390 | Układ wymaga 390 g czynnika | Nawet niewielki nadmiar lub niedobór może zmienić ciśnienia pracy |
| ±20 / ±30 / ±50 | Dopuszczalna tolerancja napełnienia | Im bardziej precyzyjny układ, tym mniej miejsca na błąd |
| PAG46yf | Olej przeznaczony do układów R1234yf | Nie wolno zakładać, że każdy olej PAG jest taki sam |
| POE | Olej częsty w hybrydach i elektrykach | W autach zelektryfikowanych dobór oleju ma większe znaczenie niż w zwykłym benzyniaku |
| Rear evap. / tył | Układ z dodatkowym parownikiem z tyłu auta | Taki system ma zwykle większą pojemność i wymaga więcej czynnika |
Jeżeli tabela podaje osobno czynnik i olej, to właśnie tak trzeba czytać cały wpis, a nie wyłącznie pierwszą liczbę. Częsty błąd początkujących polega na tym, że koncentrują się na gramach, a ignorują drugą połowę informacji. Tymczasem w klimatyzacji samochodowej oba parametry pracują razem i oba wpływają na efekt końcowy.
W publicznie dostępnych kartach serwisowych, takich jak zestawienia producentów części i baz technicznych, widać też, że te wartości nie są przypadkowe. Małe auta zwykle mają mniej czynnika, większe SUV-y i samochody z tylnym układem nawiewu potrafią wymagać znacznie więcej. To prowadzi nas do praktycznego pytania: jakie zakresy spotyka się najczęściej?
Jakie ilości czynnika spotyka się najczęściej
W praktyce największy sens ma patrzenie na zakresy, a nie na jedną „uniwersalną” liczbę. Poniżej zestawiam wartości, które najczęściej pojawiają się w publicznych kartach serwisowych dla aut z R1234yf. To nie jest zamiennik danych producenta, ale dobry punkt orientacyjny, zwłaszcza gdy chcesz sprawdzić, czy warsztat nie podał zupełnie absurdalnej ilości.
| Typ pojazdu | Orientacyjna ilość R1234yf | Przykład z kart serwisowych | Co z tego wynika |
|---|---|---|---|
| Auto miejskie | 350-450 g | np. 350 g, 390 g, 420 g | Mały układ szybciej reaguje na nadmiar, więc precyzja jest tu szczególnie ważna |
| Kompakt i mały sedan | 450-550 g | np. 460 g, 500 g, 530 g | To dziś jeden z najczęstszych zakresów w autach osobowych |
| Kombi, większy sedan, crossover | 550-700 g | np. 600 g, 630 g, 650 g, 700 g | Większa kabina i dłuższy obieg wymagają wyższej ilości czynnika |
| SUV lub układ z tylnym parownikiem | 700-1000 g | np. 850 g, 975 g, 1000 g | Tu błąd w napełnieniu jest droższy, bo układ jest bardziej rozbudowany |
Widziałem też przypadki, w których dwa warianty tego samego modelu miały inną ilość czynnika, bo różniły się sprężarką albo wersją nadwozia. To dobry przykład, dlaczego nie warto ufać samemu modelowi auta. Jeśli chcesz zrobić to dobrze, szukasz konkretnego układu, a nie tylko nazwy na klapie bagażnika. Taki porządek oszczędza czas i zmniejsza ryzyko błędu, zwłaszcza przy autach po lifcie.
Dlaczego samo dolanie rzadko kończy temat
Przy R1234yf serwis nie polega na tym, żeby „dopompować” brakującą ilość bez sprawdzenia reszty układu. Profesjonalna procedura zaczyna się od odzysku starego czynnika, potem jest próżnia i test szczelności, a dopiero później napełnienie dokładnie odmierzoną masą. To ważne, bo ubytek czynnika zwykle nie bierze się znikąd. Najczęściej stoi za nim nieszczelność, zużyty zaworek, problem ze skraplaczem albo uszczelnieniem na przewodzie.
W nowszych samochodach R1234yf często występuje też wewnętrzny wymiennik ciepła, czyli IHX. To element poprawiający wydajność obiegu, ale przy okazji pokazujący, że układ jest projektowany bardziej precyzyjnie niż starsze instalacje. Z mojej perspektywy to oznacza jedno: im nowocześniejsza klimatyzacja, tym mniej miejsca na improwizację.
Trzeba też pamiętać o oleju. W układach R1234yf spotyka się różne jego typy, a w hybrydach i elektrykach często pojawia się POE, czyli olej poliestrowy, zamiast typowego PAG. To nie jest kosmetyka. Olej smaruje sprężarkę, więc zły dobór albo zła ilość potrafi wyrządzić szkody szybsze niż sam niedobór czynnika. Jeśli ktoś po naprawie przodu auta wlewa „co akurat było na półce”, to nie jest oszczędność, tylko odkładanie problemu na później.
Najczęstsze błędy przy napełnianiu
Największy błąd, który widzę, to traktowanie R1234yf jak zwykłej dolewki eksploatacyjnej. To nie jest aerozol z marketu, tylko układ wymagający kontroli masy, szczelności i właściwego oleju. Kilka typowych pomyłek powtarza się zaskakująco często:
- dobieranie ilości po roczniku zamiast po tabliczce serwisowej,
- mieszanie R1234yf z R134a lub używanie niekompatybilnego sprzętu,
- pomijanie próżniowania i testu szczelności,
- napełnianie „na ciśnienie” bez ważenia czynnika,
- ignorowanie rodzaju i ilości oleju,
- brak kontroli, czy układ ma tylne parowniki, dodatkowy skraplacz albo inne wersje osprzętu.
W przypadku R1234yf pomyłka jest szczególnie kosztowna, bo samo napełnienie bywa droższe niż przy R134a. W polskich warsztatach pełny serwis z tym czynnikiem często zaczyna się mniej więcej od 300-350 zł, a przy większym ubytku lub dodatkowych czynnościach łatwo przekracza 500 zł. To kolejny powód, żeby zrobić to raz, a dobrze, zamiast wracać na poprawkę.
Jeśli ten fragment coś podpowiada, to przede wszystkim jedno: przy klimatyzacji warto mierzyć, a nie zgadywać. Następna sekcja pokazuje, kiedy sama tabela danych technicznych nie wystarczy i trzeba spojrzeć szerzej na cały układ.
Kiedy sama tabela nie wystarczy
Są sytuacje, w których nawet najlepiej opisana tabela nie rozwiązuje problemu. Dotyczy to przede wszystkim aut po kolizji, po wymianie skraplacza, po naprawie przewodów albo po montażu nowych elementów układu. Wtedy sama wartość nominalna nie mówi jeszcze, czy instalacja jest szczelna i czy czynnik rzeczywiście zostanie utrzymany przez dłuższy czas.
Tak samo ostrożnie trzeba podchodzić do samochodów hybrydowych, elektrycznych i wersji z rozbudowaną tylną klimatyzacją. Tam liczy się nie tylko większa pojemność, ale też inny olej, inna logika pracy sprężarki i większa wrażliwość na błędy serwisowe. Jeżeli układ ma kilka obiegów lub nietypową sprężarkę, korzystam z danych producenta, a nie z ogólnej tabeli dla całej marki.
W praktyce oznacza to prostą zasadę: tabela pomaga odczytać punkt wyjścia, ale nie zastępuje diagnozy. Jeśli układ był otwarty albo coś w nim wymieniano, to trzeba sprawdzić szczelność, odzyskany ubytek, ilość oleju i dopiero wtedy wracać do właściwej masy czynnika. Tylko wtedy napełnienie ma sens techniczny, a nie wyłącznie „wygląda dobrze na wydruku”.
Co warto przygotować przed serwisem klimatyzacji
Jeżeli chcesz zaoszczędzić sobie niepotrzebnych pytań w warsztacie, przygotuj kilka prostych informacji przed wizytą. To naprawdę skraca rozmowę i zmniejsza ryzyko pomyłki przy doborze danych.
- Sprawdź numer VIN albo przygotuj dowód rejestracyjny, jeśli warsztat ma zweryfikować konkretną wersję auta.
- Odszukaj tabliczkę pod maską i spisz typ czynnika oraz jego masę.
- Jeśli auto miało naprawę przodu, powiedz o wymianie skraplacza, osuszacza lub przewodów.
- Zapytaj, czy w cenie jest odzysk starego czynnika, próżnia i test szczelności, a nie tylko samo uzupełnienie.
- Po odbiorze poproś o informację, ile czynnika odzyskano i ile wtłoczono. Taki wydruk od razu pokazuje, czy usługa była wykonana rzetelnie.
Jeśli mam wskazać jedną rzecz najważniejszą, to jest nią precyzja. W klimatyzacji samochodowej przy R1234yf nie wygrywa ten, kto „prawie trafi”, tylko ten, kto korzysta z właściwej wartości, właściwego oleju i właściwej procedury. Gdy te trzy elementy się zgadzają, układ chłodzi stabilnie, a serwis przestaje być loterią.
