Bezpieczniki pod maską Audi A4 B6 - gdzie ich szukać?

W modelu Audi A4 B6 bezpieczniki pod maską nie tworzą jednej dużej, oczywistej skrzynki, którą da się wskazać od razu po otwarciu komory silnika. W praktyce najważniejsze są dwa miejsca: e-box przy podszybiu oraz główny bezpiecznik zasilania przy akumulatorze. Poniżej pokazuję, gdzie ich szukać, co zwykle chronią i jak sprawdzić je bez zgadywania.

Gdzie szukać skrzynki pod maską

W Audi A4 B6 najczęściej nie szukam bezpieczników „na wierzchu”, tylko w e-boxie, czyli elektronicznej skrzynce w komorze podszybia. To miejsce znajduje się przy przedniej krawędzi komory silnika, blisko szyby, zwykle po stronie prawej, pod plastikową osłoną i uszczelką przy podszybiu. W dokumentacji i opisach serwisowych to miejsce bywa nazywane różnie, ale sens pozostaje ten sam: tam ukryto część zabezpieczeń i przekaźników związanych z pracą silnika.

Drugi punkt, który wiele osób myli z „bezpiecznikami pod maską”, to główny bezpiecznik na plusie akumulatora. W B6 akumulator i główne zasilanie są właśnie w tej strefie, więc przy problemach z prądem warto sprawdzać oba miejsca, a nie tylko małe wkładki w kabinie. To ważne rozróżnienie, bo awaria w e-boxie daje inne objawy niż uszkodzenie głównego bezpiecznika zasilania.

Przeczytaj również: Światła przeciwmgielne tylne - kiedy używać i jak uniknąć mandatu?

Jak dojść do e-boxa bez łamania plastików

1. Otwórz maskę i odsuń gumową uszczelkę podszybia, jeśli zasłania dostęp.
2. Odepnij plastikową osłonę przy podstawie szyby, zaczynając od punktów mocowania, a nie od środka panelu.
3. Sprawdź czarną obudowę skrzynki z przekaźnikami i bezpiecznikami albo pokrywę przy akumulatorze.
4. Jeśli pokrywa stawia opór, nie szarp jej na siłę. W tym aucie łatwo połamać zatrzaski, a później osłona nie trzyma szczelności.

Gdy już wiesz, gdzie jest sam moduł, warto zrozumieć, co dokładnie w nim siedzi i dlaczego awaria jednego małego elementu potrafi unieruchomić całe auto.

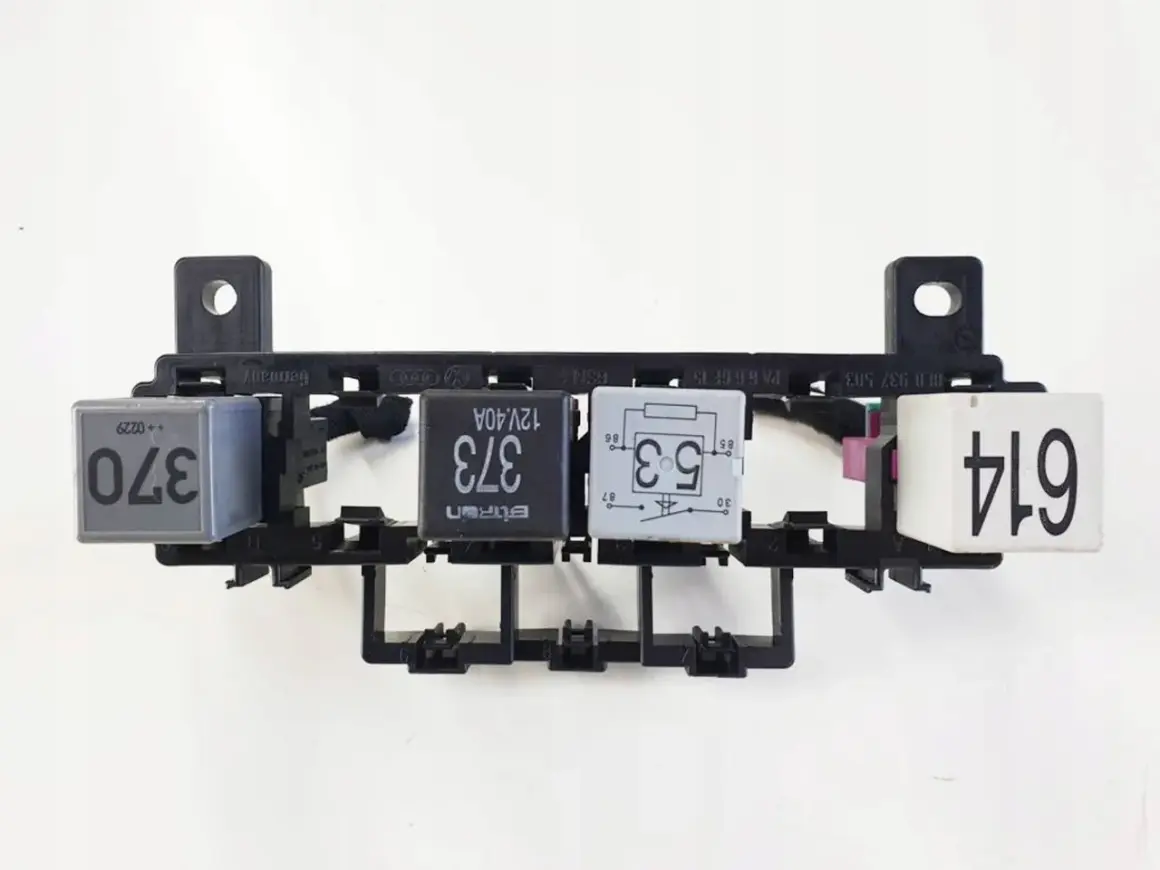

Co znajdziesz w e-boxie i za co odpowiada

E-box w A4 B6 to nie jest zwykła skrzynka z „losowymi” bezpiecznikami. W zależności od silnika siedzą tam zabezpieczenia i przekaźniki odpowiedzialne za elektronikę silnika, zasilanie sterownika, ogrzewanie sond lambda, wtryski, pompę wtórnego powietrza albo wybrane funkcje skrzyni automatycznej. Innymi słowy: to centrum zasilania dla obwodów, które muszą działać od razu po włączeniu zapłonu.

Przy diagnozie nie patrzę wyłącznie na amperaż. Ważniejsze jest, jaki obwód chroni dany bezpiecznik, bo to mówi więcej niż sam kolor wkładki. Poniżej masz praktyczny skrót tego, co zwykle spotyka się w tej strefie.

Najważniejsza rzecz: układ zależy od konkretnej wersji silnikowej. Nie zakładam więc, że każdy A4 B6 ma identyczny zestaw bezpieczników w tej samej kolejności. Patrzę na oznaczenie na obudowie, numer bezpiecznika i objaw, który zgłasza samochód. To oszczędza czas i eliminuje zgadywanie. Z tego miejsca łatwo przejść do drugiego punktu, który bywa jeszcze ważniejszy niż sam e-box.

Główny bezpiecznik przy akumulatorze ma inne zadanie niż małe bezpieczniki

W tym modelu pod maską znajdziesz też główny bezpiecznik zasilania na dodatnim biegunie akumulatora. W dokumentacji spotyka się oznaczenie S88 i wartość 150 A. To nie jest bezpiecznik od jednego odbiornika, tylko element, który zabezpiecza główny tor zasilania instalacji. Gdy on padnie, objawy są dużo poważniejsze niż przy uszkodzeniu pojedynczej wkładki 10 A czy 15 A.

Ja rozdzielam te dwa typy problemów bardzo konsekwentnie. Jeśli chodzi tylko o jeden obwód, szukam małego bezpiecznika w e-boxie. Jeśli auto ma szeroki problem z zasilaniem, przekaźnikami albo połączeniem z elektroniką, zaczynam od głównego bezpiecznika i jego połączeń.

• Uszkodzenie małego bezpiecznika daje zwykle lokalny problem, na przykład brak pracy sondy, wtrysków albo pompy.
• Uszkodzenie głównego bezpiecznika daje zwykle duży problem, od braku części zasilania po całkowite unieruchomienie auta.
• Korozja na zacisku potrafi udawać przepalony bezpiecznik, bo napięcie jest, ale prąd już nie przechodzi prawidłowo.

Jeżeli pod maską pojawił się spadek napięcia, brak rozruchu albo dziwne zachowanie sterownika, nie wymieniam od razu pół instalacji. Najpierw sprawdzam stan połączeń przy akumulatorze, a dopiero potem przechodzę do e-boxa i wiązek. Dzięki temu diagnostyka jest krótsza i po prostu bardziej uczciwa. Następny krok to samo sprawdzenie, ale z głową.

Jak sprawdzić te bezpieczniki bez zgadywania

W starszym Audi samo oglądanie wkładki pod światło bywa mylące. Czasem bezpiecznik wygląda dobrze, a na stykach widać utlenienie albo nadpalenie, które przerywa obwód pod obciążeniem. Dlatego w praktyce używam prostego, powtarzalnego schematu.

1. Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w spoczynek.
2. Otwórz e-box i porównaj numer bezpiecznika z opisem na pokrywie albo schematem dla konkretnej wersji silnika.
3. Sprawdź wkładkę wzrokowo, ale nie kończ na tym.
4. Dotknij obu stron bezpiecznika próbnikiem albo multimetrem. Na obu końcach powinno być zasilanie, jeśli obwód ma napięcie.
5. Jeśli wyniki są niejednoznaczne, wyjmij bezpiecznik i obejrzyj nóżki oraz gniazdo pod kątem nalotu, przypalenia i luzu.
6. Przy głównym bezpieczniku sprawdź też nakrętki, zacisk przewodu i ewentualne ślady grzania plastiku.

Warto pamiętać o kolorach, ale tylko pomocniczo. Najczęściej spotyka się wkładki 10 A czerwone, 15 A niebieskie, 20 A żółte i 30 A zielone. Sam kolor nie rozwiązuje jednak sprawy, bo liczy się jeszcze pozycja, obciążenie obwodu i to, czy gniazdo nie jest zaśniedziałe. Właśnie tu wielu początkujących popełnia błąd, który później kosztuje ich więcej czasu niż sama usterka.

Najczęstsze błędy przy diagnozie elektryki w A4 B6

Przy tym modelu widzę kilka powtarzających się pomyłek. Nie są spektakularne, ale właśnie przez nie samochód wraca z tym samym problemem po kilku dniach.

• Sprawdzanie tylko skrzynki w kabinie i pomijanie komory podszybia.
• Wymiana bezpiecznika bez sprawdzenia, dlaczego się przepalił.
• Ignorowanie wilgoci w e-boxie, choć to jedna z najczęstszych przyczyn korozji styków.
• Szarpanie osłon i zatrzasków zamiast spokojnego demontażu.
• Mylenie problemu zasilania głównego z awarią jednego obwodu wykonawczego.

Najgroźniejszy jest moim zdaniem ostatni punkt. Jeśli auto ma realny problem z wodą w podszybiu, nowy bezpiecznik nie pomoże na długo. Dlatego zawsze patrzę szerzej: na odpływy, uszczelnienia, stan konektorów i ślady wcześniejszego zalania. To prowadzi już do rzeczy, które warto sprawdzić zanim uznasz instalację za uszkodzoną.

Co sprawdzić, zanim uznasz instalację za uszkodzoną

Jeśli miałbym ułożyć szybką listę kontrolną dla A4 B6, wyglądałaby tak:

• Napięcie akumulatora przed rozruchem powinno być zdrowe, bo słaby akumulator potrafi imitować problem z bezpiecznikiem.
• Odpływy podszybia muszą być drożne. Zalegająca woda pod akumulatorem albo przy ECU to realny problem, nie detal.
• Stan zacisku plusa i połączeń masowych ma znaczenie większe, niż wielu kierowców zakłada.
• Ślady korozji na stykach, przekaźnikach i pokrywie e-boxa są sygnałem, że problem może wracać.
• Kod błędu z diagnostyki często szybciej wskaże kierunek niż samo oglądanie bezpieczników.

W praktyce najlepszy efekt daje połączenie trzech rzeczy: właściwej lokalizacji, sprawdzenia zasilania pod obciążeniem i oceny, czy podszybie nie zalewa elektroniki. Dopiero wtedy można sensownie mówić o samej wymianie bezpiecznika, a nie o przypadkowym szukaniu winnego. Jeśli chcesz naprawić temat szybko i bez powrotu usterki, zacznij od e-boxa, głównego bezpiecznika przy akumulatorze i odpływów w komorze podszybia.
