Układ bezpieczników w Fordzie Focusie Mk2 jest prosty tylko z pozoru: w praktyce trzeba wiedzieć, która skrzynka odpowiada za światła, wycieraczki, ogrzewanie szyby, radio czy centralny zamek. Ten tekst porządkuje bezpieczniki Ford Focus Mk2, pokazuje ich lokalizację i podpowiada, jak szybko odróżnić zwykły przepalony element od problemu z akumulatorem, masą albo samym odbiornikiem. Piszę to tak, jak sam szukałbym odpowiedzi przy aucie stojącym na podjeździe: konkretnie, bez zgadywania i bez ryzyka, że naprawa zrobi się większa niż usterka.
Najważniejsze informacje w skrócie
- W Focusie Mk2 szukaj najpierw skrzynki w komorze silnika, skrzynki w kabinie i, w części wersji, dodatkowej skrzynki w tylnej części nadwozia.
- Nie wkładaj bezpiecznika o większym amperażu niż ten, który został wyjęty.
- Jeśli bezpiecznik przepala się ponownie, problemem zwykle jest zwarcie, zablokowany silniczek albo uszkodzony przewód, a nie sam wkład.
- Przy wielu usterkach elektrycznych najpierw sprawdź akumulator, punkty masowe i złącza po naprawach blacharskich.
- Do szybkiej diagnozy najlepiej działa połączenie opisu na pokrywie, numeru bezpiecznika i objawu w samochodzie.

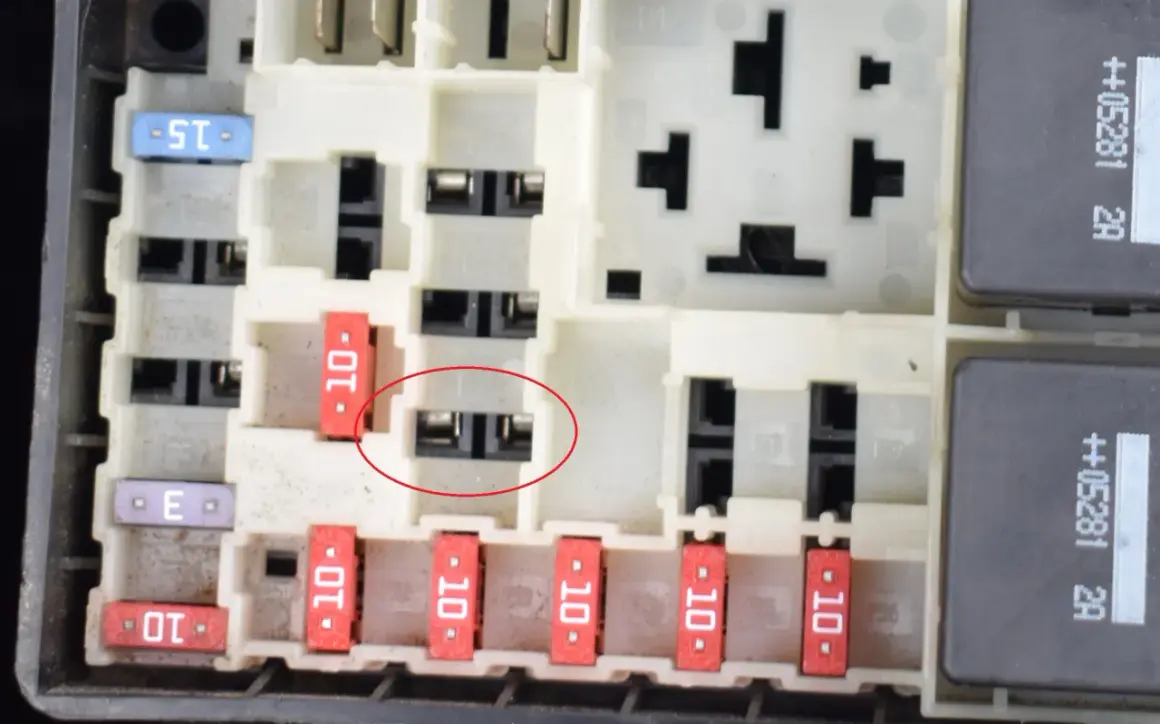

Gdzie znajdują się skrzynki z bezpiecznikami
W praktyce Focus Mk2 ma trzy miejsca, w których najczęściej zaczyna się diagnostykę. Najważniejsza jest skrzynka w komorze silnika, bo obsługuje obwody o większym poborze prądu: wentylator, ogrzewanie szyby, wycieraczki, ABS, wspomaganie czy sterowanie silnika. Druga skrzynka znajduje się w kabinie i odpowiada za wyposażenie komfortowe oraz część elektroniki wnętrza. W odmianach z dodatkowymi modułami może występować też skrzynka w tylnej części nadwozia.
W samochodzie z kierownicą po lewej stronie skrzynka w kabinie zwykle jest ukryta pod deską rozdzielczą albo za schowkiem, zależnie od wersji. Pod maską warto pamiętać o prostym detalu: w skrzynce komory silnika znajduje się także wyciągacz do bezpieczników, więc nie trzeba improwizować kombinerkami. To drobiazg, ale oszczędza nerwy i zmniejsza ryzyko uszkodzenia gniazda.
Jeżeli po otwarciu pokrywy widzisz kilka rzędów opisów, nie szukaj od razu „tej jednej” uniwersalnej pozycji. W Focusie najlepiej działa metoda objawowa: najpierw ustalasz, co nie działa, potem sprawdzasz, w której skrzynce ten obwód jest chroniony. Właśnie dlatego warto od razu przejść do czytania oznaczeń i amperażu.
Jak czytać oznaczenia i amperaż
Bezpiecznik nie jest losowym kawałkiem plastiku. Jego wartość w amperach mówi, ile prądu dany obwód może bezpiecznie pobrać, zanim wkład się przepali. W Focusie Mk2 spotkasz głównie wartości od 5 A do 40 A, a im większa wartość, tym zwykle „cięższy” odbiornik albo grupa odbiorników. Dla mnie najważniejsza zasada jest jedna: zawsze montuję bezpiecznik o identycznym amperażu jak oryginał.
Jeśli ktoś wkłada większy element „na próbę”, problem nie znika, tylko przesuwa się dalej w instalację. To właśnie wtedy zamiast prostego przepalenia można dostać przegrzany przewód, uszkodzony moduł albo stopione gniazdo. W samochodzie po latach eksploatacji takie „oszczędności” bywają najdroższą drogą, jaką można wybrać.
| Wartość | Typowe zastosowanie | Jak to czytam w praktyce |
|---|---|---|
| 5 A | Moduły sterujące, czujniki, drobna elektronika | To zwykle obwody, które nie powinny pobierać dużego prądu. |
| 7,5-10 A | Radio, zegary, część oświetlenia, czujniki wnętrza | Tu często szuka się drobnych usterek po odłączeniu akumulatora. |
| 15-20 A | Klakson, pompy, wycieraczki, zamki, spryskiwacze | To już obwody robocze, które przy zwarciu potrafią zgasnąć od razu. |
| 25-40 A | Szyby, wentylator nawiewu, ogrzewanie szyby, ABS, wspomaganie | Jeśli tu pojawia się problem, zwykle ma on większą skalę niż zwykły przepalony wkład. |
W instrukcji Forda dla tego modelu widać to bardzo wyraźnie: zasilanie silnika wentylatora, ogrzewanie tylnej szyby czy pompa ABS pracują na wyższych wartościach, a elementy sterujące już na niższych. To dobry punkt odniesienia, bo od razu podpowiada, czy problem jest w „małej elektronice”, czy w mocniejszym odbiorniku. Po takim odczycie można już sensownie przejść do konkretnych obwodów.
Które obwody warto sprawdzić najpierw
Najkrótsza droga do diagnozy to nie przeglądanie całej tablicy po kolei, tylko szukanie bezpiecznika pod objaw. Przy Focusie Mk2 najczęściej zaczynam od tych pozycji, które odpowiadają za rzeczy zauważalne od razu: wentylator, ogrzewanie szyby, wycieraczki, klakson, zasilanie pompy paliwa, centralny zamek i światła. Poniższa tabela obejmuje właśnie takie przypadki.
| Objaw | Najpierw sprawdź | Skrzynka |
|---|---|---|
| Nie działa nawiew | 10, 40 A, wentylator nawiewu | Komora silnika |
| Nie grzeje tylna szyba | 9, 30 A, ogrzewanie tylnej szyby | Komora silnika |
| Nie pracują wycieraczki | 18, 20 A, wycieraczki przedniej szyby | Komora silnika |
| Nie działa klakson | 20, 15 A, klakson | Komora silnika |
| Nie działają przednie szyby elektryczne | 46, 25 A, przednie szyby elektryczne | Komora silnika |
| Nie odpala i nie słychać pracy pompy paliwa | 56, 20 A, zasilanie pompy paliwa | Kabina |
| Nie działa centralny zamek | 70, 20 A, centralny zamek | Kabina |
| Nie działa radio albo elementy sterowania na desce | 79, 15 A, radio, przyciski świateł awaryjnych i zamków | Kabina |
| Nie działa spryskiwacz | 77, 20 A, pompa spryskiwaczy | Kabina |
| Nie działa ogrzewanie lusterek | 47, 7,5 A, podgrzewanie lusterek zewnętrznych | Komora silnika |
Jeżeli problem dotyczy kilku elementów naraz, na przykład radia i oświetlenia wnętrza, bardzo często wskazuje to na wspólny obwód zasilania albo słabą masę, a nie na kilka losowo uszkodzonych bezpieczników. To ważne rozróżnienie, bo pozwala nie wymieniać części po omacku.
Jak bezpiecznie sprawdzić i wymienić przepalony bezpiecznik
Przy takim aucie zawsze zaczynam od prostych rzeczy. Najpierw wyłączam zapłon i wszystkie odbiorniki, potem otwieram właściwą skrzynkę i porównuję numer z opisem na pokrywie albo w instrukcji. Jeśli wkład ma przerwany metalowy mostek, to zwykle już mamy odpowiedź. Gdy nie widać uszkodzenia gołym okiem, sięgam po test ciągłości albo zwykły multimetr.
- Wyłącz zapłon i odczekaj chwilę, aż sterowniki się uspokoją.
- Otwórz właściwą skrzynkę i znajdź numer odpowiadający objawowi.
- Wyjmij bezpiecznik wyciągaczem z komory silnika albo cienkim, ale nieostrym narzędziem.
- Sprawdź wkład wizualnie lub miernikiem.
- Załóż nowy element o identycznym amperażu.
- Uruchom dany odbiornik i obserwuj, czy problem wraca.
Jeżeli nowy bezpiecznik przepala się od razu, nie ma sensu wkładać kolejnego. To już jest sygnał, że w instalacji siedzi zwarcie, zatarte łożysko silniczka, zalany przełącznik albo uszkodzony przewód. W takim przypadku uparcie wymieniane wkłady tylko maskują tropy i utrudniają znalezienie prawdziwej przyczyny.
Przy bezpiecznikach dużej mocy, zwłaszcza tych w komorze silnika, wolę zachować większą ostrożność niż pośpiech. Jeśli element wygląda na nadpalony, gniazdo jest luźne albo widać ślady przegrzania, rozsądniej jest zatrzymać się i sprawdzić instalację dokładniej, niż liczyć na szybki trik.
Gdy winny nie jest sam bezpiecznik
W praktyce elektryka Focusa Mk2 potrafi mylić, bo objaw i przyczyna nie zawsze są w jednym miejscu. Słaby akumulator potrafi udawać awarię centralnego zamka, alarmu, oświetlenia czy sterowania szybami. Z kolei uszkodzona masa może wywołać zachowanie, które wygląda jak problem z bezpiecznikiem, choć wkład jest całkiem dobry.
Warto też pamiętać o tym, że w tym modelu bateria siedzi w komorze silnika, a przy niej znajduje się punkt masowy. Jeśli po naprawach albo demontażu osłon ten punkt nie został dobrze oczyszczony lub dokręcony, układ może działać kapryśnie. To właśnie dlatego przy usterkach elektrycznych nie ograniczam się do samej skrzynki. W późniejszych odmianach istotny bywa też bezpiecznik 22, 15 A, związany z monitorowaniem stanu akumulatora.
- Sprawdzam stan akumulatora i klemy.
- Oglądam punkty masowe przy baterii i karoserii.
- Patrzę, czy problem nie wraca po poruszeniu wiązką albo zamknięciu klapy.
- Jeśli bezpiecznik przepala się regularnie, szukam odbiornika, który pobiera za duży prąd.
- Gdy kilka funkcji nie działa naraz, biorę pod uwagę moduł sterujący, a nie pojedynczy wkład.
W autach z bogatszym wyposażeniem część obwodów jest spięta z modułami drzwi, deską rozdzielczą albo układem komfortu. To oznacza, że jedna pozornie drobna usterka może mieć wpływ na kilka funkcji jednocześnie. Taka diagnostyka prowadzi naturalnie do kolejnego kroku: sprawdzenia stanu instalacji po pracach serwisowych i lakierniczych.
Po naprawie lakierniczej sprawdź też zasilanie i masy
Na stronie poświęconej lakierowaniu ten wątek ma szczególny sens, bo przy demontażu zderzaków, lamp, nadkoli czy tapicerki drzwi bardzo łatwo naruszyć przewody, wtyczki i punkty masowe. Po malowaniu samochód może wyglądać świetnie, a mimo to zgłaszać drobne problemy elektryczne: niedziałające światło, martwy spryskiwacz, brak reakcji zamka albo kapryśne czujniki wnętrza. Wtedy pierwszym podejrzanym nie jest od razu moduł, tylko połączenia, które były rozpinane przy pracach przygotowawczych.
Ja zawsze po takich robotach robię krótki test funkcji. Sprawdzam światła, kierunkowskazy, wycieraczki, spryskiwacze, centralny zamek, radio i ogrzewanie tylnej szyby. Jeśli coś nie działa, wracam do miejsca, w którym auto było rozbierane. Bardzo często problem siedzi w niedopiętej kostce, przetartym przewodzie albo śladzie lakieru na styku masowym. Farba jest świetna jako wykończenie karoserii, ale na styku elektrycznym działa jak izolator.
Warto też pamiętać o skutkach odłączenia akumulatora. W niektórych wersjach trzeba potem ponownie ustawić zegar, a szyby elektryczne mogą wymagać ponownej inicjalizacji. Jeśli auto było długo odłączone od zasilania, układy komfortu mogą przez chwilę zachowywać się inaczej niż zwykle. To nie musi oznaczać awarii, ale dobrze rozróżnić adaptację od faktycznego błędu.
Co warto zapamiętać przy Focusie Mk2
Najprostsza diagnoza w tym samochodzie wygląda tak: objaw, właściwa skrzynka, numer bezpiecznika, amperaż i test po wymianie. Jeśli trzymasz się tej kolejności, większość drobnych usterek elektrycznych można zawęzić bez rozbierania połowy auta. Najwięcej czasu oszczędza mi zawsze jedno podejście: nie zgadywać, tylko sprawdzić, co dany obwód naprawdę zasila.
W Focusie drugiej generacji największą pułapką jest mylenie przepalonego bezpiecznika z problemem akumulatora, masy albo wiązki po naprawach. Dlatego przy pracy z elektryką, zwłaszcza po demontażu elementów nadwozia do lakierowania, sprawdzam nie tylko wkłady, ale też punkty styku i gniazda. To właśnie tam często leży przyczyna, której na pierwszy rzut oka nie widać.
Jeśli chcesz podejść do tematu rozsądnie, zacznij od opisu na pokrywie, dobierz właściwy amperaż i dopiero potem szukaj głębiej. W praktyce to najkrótsza droga do naprawy, która działa od razu, a nie tylko do kolejnego przepalonego bezpiecznika.
