Adaptacyjne oświetlenie przednie zmienia kierunek i zasięg światła zależnie od skrętu, prędkości i pracy zawieszenia, więc nocna jazda staje się wyraźnie pewniejsza. W tym tekście wyjaśniam, czym jest AFS, jak działa w praktyce, z czego się składa i dlaczego jego problemy często zaczynają się od elektryki: akumulatora, masy, czujników albo wiązki. Dorzucam też objawy usterek, sensowne kroki diagnostyczne i kilka uwag po wymianie lub regeneracji lamp.
Najważniejsze rzeczy o AFS w skrócie
- AFS to system, który dopasowuje światło mijania lub drogowe do sytuacji na drodze, a nie zwykła ozdoba w lampie.
- Najczęściej korzysta z czujnika kąta skrętu, czujników poziomu nadwozia, sterownika i siłowników w reflektorze.
- Słaby akumulator, spadki napięcia albo słaba masa mogą wywołać błąd, nawet jeśli same lampy wyglądają na sprawne.
- Po wymianie lampy, czujnika albo elementów zawieszenia często potrzebna jest kalibracja lub ponowne ustawienie świateł.
- W wielu autach naprawa pojedynczego czujnika lub wiązki jest rozsądniejsza niż wymiana całego reflektora.

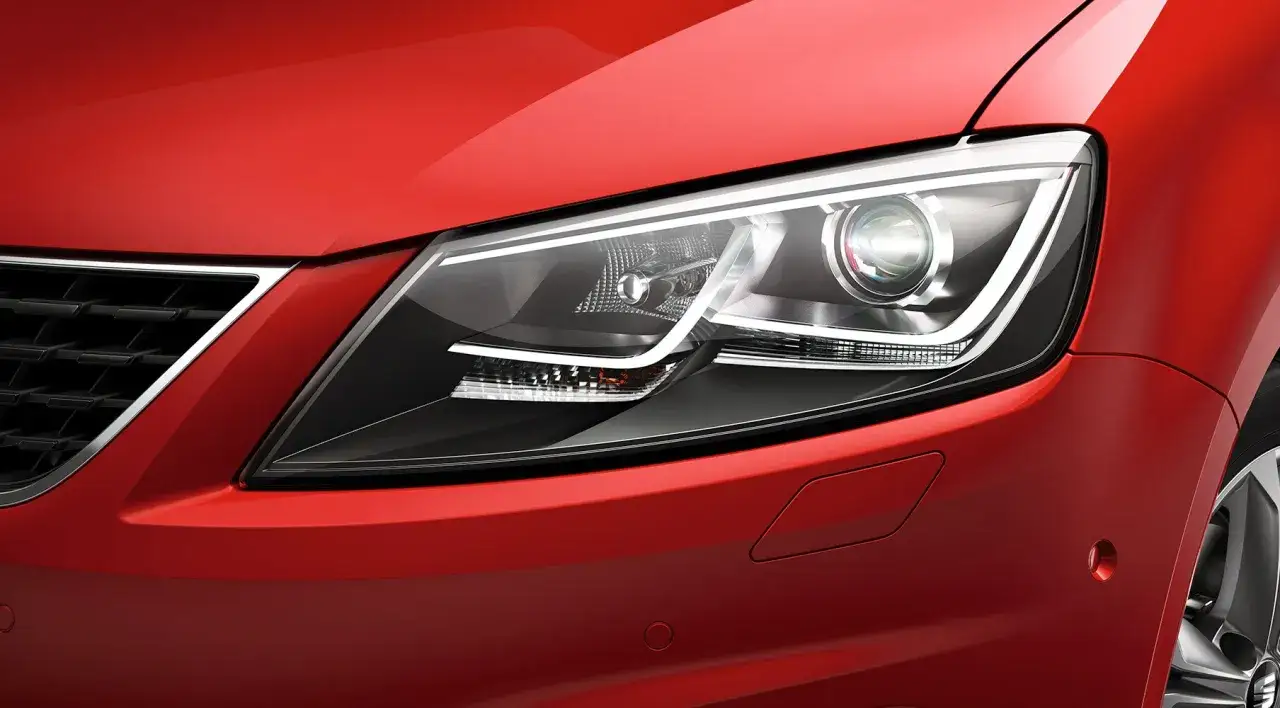

AFS to adaptacyjne światła przednie, a nie zwykły bajer
Ja patrzę na AFS przede wszystkim jako na system bezpieczeństwa, nie ozdobnik. Jego zadanie jest proste: poprawić widoczność tam, gdzie zwykły reflektor świeci zbyt sztywno. W praktyce chodzi o to, aby światło nie było skierowane stale w jeden punkt, tylko reagowało na skręt kierownicy, prędkość i przechył auta.
To ważne rozróżnienie, bo AFS nie zawsze oznacza to samo w każdym modelu. W starszych samochodach spotyka się rozwiązania z ruchomą przesłoną, projektorem albo skrętną soczewką, a w nowszych lampach LED część tej pracy przejmuje elektronika i segmenty diodowe. Efekt dla kierowcy bywa podobny, ale technika pod spodem jest zupełnie inna.
| Wariant | Jak działa | Co daje kierowcy | Na co uważać |
|---|---|---|---|
| Statyczne doświetlanie zakrętów | Dodatkowa sekcja świeci przy skręcie lub niskiej prędkości | Lepsza widoczność pobocza i skrzyżowań | Ma mniejszy zasięg niż rozwiązania dynamiczne |
| Dynamiczny AFS w ksenonie lub biksenonie | Mechanika przesuwa lub obraca wiązkę | Światło podąża za zakrętem i prędkością | Wrażliwszy na czujniki, silniczki i napięcie |
| Adaptacyjne LED lub matrix | Sterownik wygasza segmenty albo zmienia wzór świecenia | Precyzyjne oświetlenie bez oślepiania | Najbardziej zależne od elektroniki i kodowania |
Jeśli ktoś oczekuje od AFS cudów, szybko się rozczaruje. To nie jest system, który nagle zamienia noc w dzień, tylko rozwiązanie, które rozsądnie przesuwa granicę między „widzę za mało” a „oślepiam innych”. Skoro wiadomo już, czym AFS jest, warto zobaczyć, jak dokładnie przestawia światło w ruchu.
Tak system zmienia snop światła w trakcie jazdy
AFS działa na podstawie danych z kilku miejsc w aucie. Sterownik analizuje skręt kierownicy, prędkość, czasem także pochylenie nadwozia i warunki oświetleniowe. Na tej podstawie zmienia położenie lampy albo sam kształt wiązki. W prostszych konstrukcjach światło tylko „nadąża” za zakrętem, w bardziej rozbudowanych układach zmienia się również szerokość i wysokość rozsyłu.
W praktyce kierowca widzi to najlepiej w trzech sytuacjach. W mieście światło bywa szersze i krótsze, żeby wcześniej zauważyć pieszych i rowerzystów. Na krętej drodze reflektory potrafią delikatnie skręcać w stronę łuku. Na szybszej trasie wiązka zwykle jest bardziej skupiona i dłuższa, żeby nie tracić zasięgu tam, gdzie jest najbardziej potrzebny.
- Przy niskiej prędkości system często pracuje szerzej i bliżej auta.
- Na zakręcie doświetla stronę, w którą faktycznie skręca samochód.
- Na prostej utrzymuje bardziej klasyczny, daleki zasięg.
- W niektórych autach przy włączeniu zapłonu widać krótki ruch testowy reflektorów.
W materiałach producentów pojawia się też tryb miejski działający do około 55 km/h, co dobrze pokazuje, że AFS nie jest jedną stałą funkcją, tylko zestawem scenariuszy pracy. Żeby zrozumieć awarie, trzeba jeszcze zobaczyć, jakie elementy wykonują tę pracę i gdzie wchodzi elektryka auta.
Z czego składa się układ i gdzie zaczyna się elektryka
W nowoczesnym aucie AFS to nie sama lampa, tylko układ współpracujących ze sobą elementów. I właśnie dlatego problemy z tym systemem tak często zaczynają się od elektroniki, a nie od „samego świecenia”.
Czujniki, które podają dane o ruchu i położeniu auta

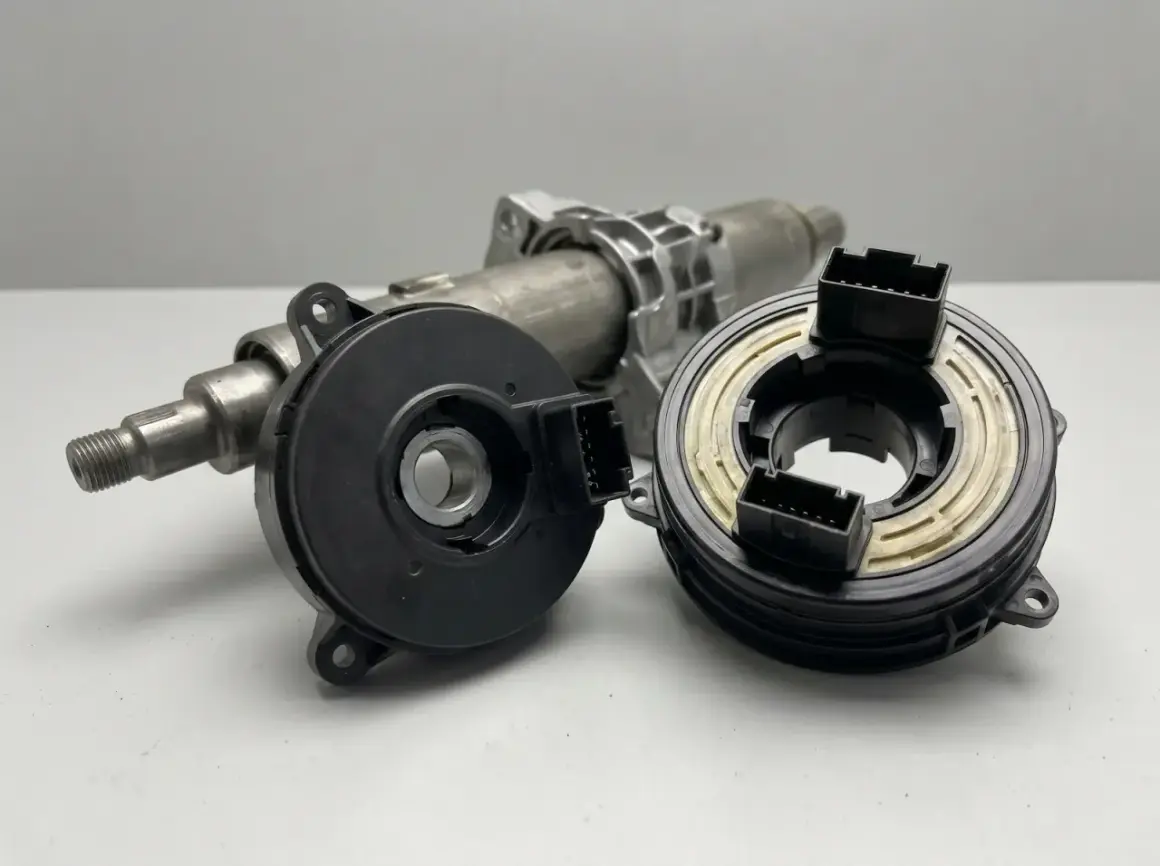

Najczęściej spotykam czujnik kąta skrętu kierownicy oraz czujniki poziomu nadwozia przy zawieszeniu. To one mówią systemowi, czy auto właśnie skręca, przyspiesza, hamuje albo jest mocno obciążone z tyłu. W niektórych modelach dochodzą jeszcze dane o prędkości i pochyleniu nadwozia.
Sterownik i magistrale komunikacyjne
Centralny sterownik AFS zbiera sygnały i wydaje komendy lampom. W praktyce zwykle komunikuje się z samochodem przez CAN, czyli sieć, która łączy różne sterowniki w aucie, a do samych lamp może wysyłać polecenia przez LIN, prostszą magistralę do sterowania elementami wykonawczymi. Jeśli komunikacja siada, światła mogą działać tylko częściowo albo przejść w tryb awaryjny.
Przeczytaj również: Światła do jazdy dziennej - Kiedy ich używać i jak uniknąć błędów?
Siłowniki, zasilanie i masa
Za ruchem reflektora stoją silniczki krokowe, przetworniki albo moduły przesłon. One potrzebują stabilnego napięcia, dobrej masy i czystych złączy. Tu właśnie wchodzi elektryka. AFS nie potrzebuje tylko sprawnej żarówki czy modułu LED. Potrzebuje również stabilnego zasilania, bo poza samym świeceniem musi jeszcze wykonać ruch i porozumieć się ze sterownikiem nadwozia. Gdy akumulator jest słaby, alternator ładuje niestabilnie albo po naprawie przodu ktoś naruszy wiązkę, system potrafi wejść w tryb awaryjny i ustawić reflektory w pozycji neutralnej.
W wielu konstrukcjach dochodzą też spryskiwacze reflektorów i automatyczne poziomowanie. To nie jest zbędny dodatek, tylko element kompletnego układu oświetlenia, zwłaszcza tam, gdzie reflektor pracuje intensywnie i musi zachować prawidłowy rozsył światła. Kiedy te elementy zawodzą, objawy widać od razu za kierownicą.
Jak rozpoznać, że AFS nie działa prawidłowo
Najczęstszy sygnał to kontrolka lub komunikat „AFS”, „AFS OFF”, a czasem migająca lampka przy uruchamianiu. Drugim objawem jest brak ruchu lampy przy skręcie albo wyraźnie zbyt niski lub zbyt wysoki snop światła. Zdarza się też, że jeden reflektor reaguje, a drugi zostaje w miejscu. To już wyraźna wskazówka, że problem nie jest kosmetyczny.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zwykle robię jako pierwsze |
|---|---|---|
| Kontrolka AFS miga po uruchomieniu | Problem z czujnikiem, zasilaniem albo inicjalizacją systemu | Odczyt błędów i kontrola napięcia akumulatora |
| Reflektory nie skręcają razem z kierownicą | Uszkodzony silniczek, czujnik kąta skrętu lub brak komunikacji | Sprawdzenie pracy czujników i wiązki przy lampie |
| Światło świeci zbyt nisko lub zbyt wysoko | Źle ustawione poziomowanie, problem z zawieszeniem albo kalibracją | Kontrola czujników poziomu i ustawienia na urządzeniu diagnostycznym |
| Błąd pojawia się po wymianie lampy | Brak kodowania, adaptacji albo niezgodna lampa | Weryfikacja numerów części i procedury kalibracji |
| Usterka wraca po rozładowaniu akumulatora | Spadek napięcia, słaba masa lub zapisany błąd sterownika | Pomiar ładowania i sprawdzenie połączeń masowych |
Nie każdy z tych objawów oznacza od razu kosztowną awarię reflektora. Czasem winny jest czujnik poziomowania, czasem przerwany przewód, a czasem zwykły spadek napięcia po słabym akumulatorze. Dlatego zanim wymieni się lampę, sens ma prosta diagnostyka.
Co sprawdzić samemu zanim oddasz auto do warsztatu
Najpierw sprawdzam napięcie akumulatora i stan połączeń masowych. Sprawny akumulator 12 V po postoju zwykle pokazuje około 12,6-12,8 V, a przy pracującym silniku ładowanie zazwyczaj mieści się w okolicach 13,8-14,8 V. Jeśli wartości są niższe, AFS może wariować nawet wtedy, gdy mechanicznie wszystko wygląda dobrze.
- Odczytaj błędy skanerem OBD, jeśli masz dostęp do prostego testera.
- Sprawdź bezpieczniki, wtyczki i miejsca, w których wiązka mogła zostać naciągnięta.
- Obejrzyj czujniki przy zawieszeniu, zwłaszcza po naprawie wahacza, amortyzatora lub zderzaka.
- Sprawdź, czy reflektor nie jest zaparowany i czy mocowania lampy nie są pęknięte.
- Jeśli auto dostało nową lampę, upewnij się, że wykonano kodowanie albo kalibrację.
Jeśli po odłączeniu akumulatora, wymianie reflektora albo naprawie przodu auta system wrócił do życia tylko na chwilę, nie traktuję tego jako dziwny przypadek. To zwykle znak, że brakuje kalibracji, poprawnego ustawienia albo stabilnego zasilania. Po takich podstawowych sprawdzeniach łatwiej ocenić, czy problem jest drobny, czy wymaga warsztatu.
Ile kosztuje diagnoza i naprawa AFS
Orientacyjne widełki pomagają ocenić, czy opłaca się walczyć o naprawę, czy lepiej szukać innego rozwiązania. W praktyce najtańsza bywa diagnostyka i naprawa elektryki, a najdroższa pełna wymiana kompletnego reflektora AFS.
| Usługa | Typowy koszt orientacyjny | Kiedy ma sens |
|---|---|---|
| Diagnostyka komputerowa i pomiar napięcia | 150-300 zł | Gdy pojawia się kontrolka, ale nie wiadomo jeszcze, co zawiodło |
| Kalibracja lub podstawowe ustawienie świateł | 200-500 zł | Po wymianie lampy, czujnika albo elementów zawieszenia |
| Polerowanie lub regeneracja klosza | 100-300 zł za sztukę | Gdy problemem jest słaby prześwit, zmatowienie lub słaba widoczność |
| Metalizacja lub drobna naprawa odbłyśnika | 50-100 zł za sztukę | Gdy sama optyka lampy jest osłabiona, ale elektronika jeszcze działa |
| Naprawa wiązki, masy albo czujnika poziomowania | 200-800 zł | Gdy błąd wynika z elektryki, a nie z uszkodzonej lampy |
| Używany reflektor AFS | 800-2500 zł | Gdy kompletna lampa jest pęknięta albo ma uszkodzony moduł |
| Nowy reflektor OEM | 3000-8000+ zł | Gdy potrzebna jest fabrycznie nowa lampa i pełna zgodność z wyposażeniem auta |
Najczęściej polecam iść od najtańszego do najdroższego: pomiar napięcia, odczyt błędów, kontrola czujników, dopiero potem decyzja o lampie. W wielu przypadkach wymiana czujnika poziomowania albo naprawa wiązki daje ten sam efekt co zakup całego reflektora, tylko za ułamek ceny. To szczególnie ważne w autach, w których lampa jest mocno zintegrowana z elektroniką i nie sprzedaje się jej w częściach.
Po lakierowaniu zderzaka i wymianie lamp sprawdź jeszcze ten detal
Przy pracy nad przodem auta łatwo skupić się na kolorze, spasowaniu elementów i wyglądzie lamp, a pominąć to, co dla AFS jest kluczowe: położenie czujników poziomowania, stan uchwytów i czystość wiązek. Jeśli zderzak był zdejmowany, reflektor wyjmowany albo ktoś czyścił i lakierował okolice mocowań, po wszystkim warto sprawdzić ustawienie świateł i reakcję systemu przy skręcie oraz na nierównej nawierzchni.
- Sprawdź, czy po montażu nie ma naprężonych wtyczek lub przetartej wiązki przy lampie.
- Upewnij się, że czujnik poziomowania na wahaczu pracuje swobodnie i nie ociera o elementy zawieszenia.
- Zweryfikuj, czy spryskiwacze reflektorów działają i nie ma wycieków przy zderzaku.
- Po naprawie lub lakierowaniu frontu zrób kontrolę ustawienia świateł na przyrządzie, nie tylko „na oko”.
- Jeśli była wymiana lampy, sprawdź zgodność numeru części i procedurę adaptacji.
Ja traktuję AFS jak element, który lubi poprawnie wykonaną blacharkę, sprawną elektrykę i rozsądne kodowanie po naprawie. Gdy te trzy rzeczy są zrobione dobrze, system po prostu robi swoją robotę. Gdy jedna z nich zawiedzie, adaptacyjne światła szybko przypominają, że w samochodzie nawet drobny spadek napięcia potrafi uruchomić większy problem.
